lezione-14

La progettazione di una base di dati (pt 2)

Identificazione esterna

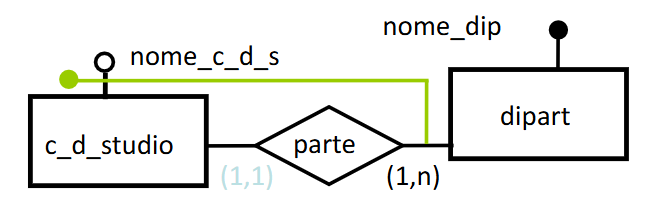

In alcuni casi una entità può essere identificata da altre ad essa collegato, nell’esempio di seguito il corso di studio è identificato da un nome proprio e da quello del dipartimento che li eroga le identificazioni esterne avvengono sempre tramite associazioni binarie in cui l’entità da identificare partecipa con cardinalità 1,1.

Gerarchie

Spesso nelle analisi di un settore aziendale può risultare che più entità risultino simili o casi particolari l’una dell’altra, emerge quindi la necessità di evidenziare sottoclassi di alcune classi. Si definisce gerarchia di specializzazione il legame logico che esiste tra classi e sottoclassi

Gerarchia concettuale

La gerarchia concettuale è il legame logico tra un’entità padre $E$ ed alcune entità figlie $E_1,E_2,\dots ,E_n$ dove:

• $E$ è la generalizzazione di $E_1,E_2,\dots ,E_n$
• $E_1,E_2,\dots ,E_n$ sono specializzazione di $E$
• $E_k$ è anche istanza di $E$

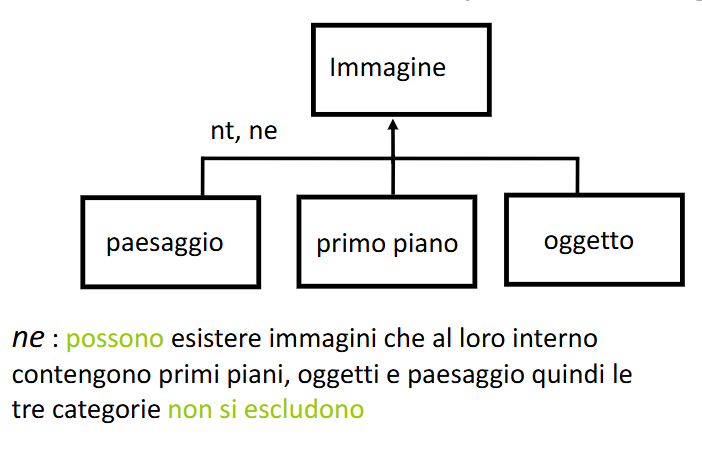

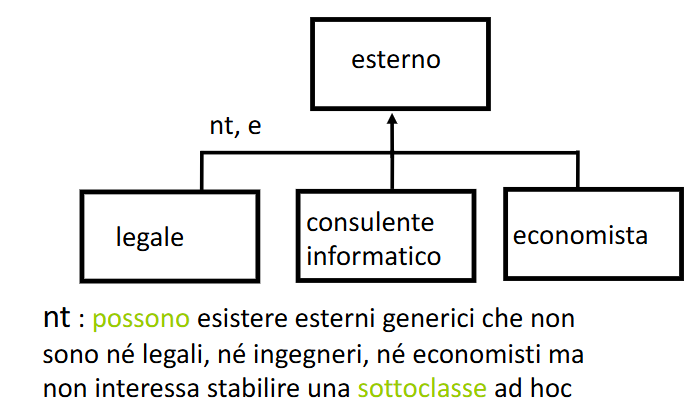

• $E$ può essere una istanza di $E_k$ Nella foto notiamo il tipo di gerarchia scritto in modo esplicito, di seguito tutte quelle studiate:
• t: che sta per totale, ogni istanza dell’entità padre deve far parte di una delle entità figlie
• nt: che sta per non totale: le istanze dell’entità padre possono far parte di una delle entità figlie
• e: che sta per esclusiva: ogni istanza dell’entità padre deve far parte di una sola delle entità figlie
• ne: che sta per non esclusiva: ogni istanza dell’entità padre può far parte di una o più entità figlie

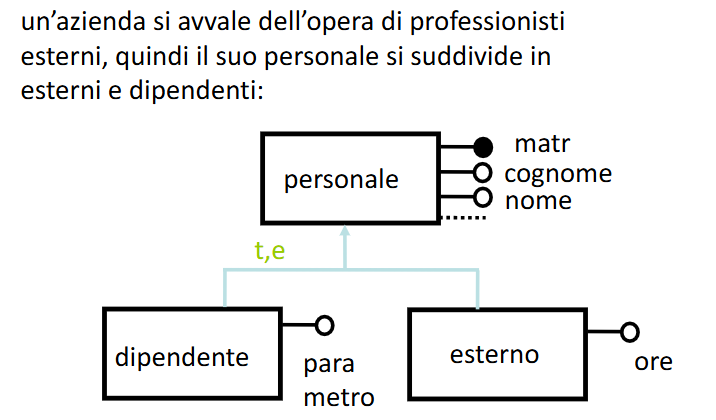

Ereditarietà

Le proprietà dell’entità padre non devono essere replicate sull’entità figlia in quanto questa la eredità:

• il tipo di personale è: (matricola, cognome, nome, indirizzo, data_nascita)
• il tipo di dipendente è: (matricola, cognome, nome, indirizzo, data_nascita, parametro)
• il tipo di esterno è: (matricola, cognome, nome, indirizzo, data_nascita, ore)

Strategie di progetto

Nei nostri progetti abbiamo 3 tipi diversi di approcci

• Top-Down
• Bottom-Up
• Generale

Bottom-Up

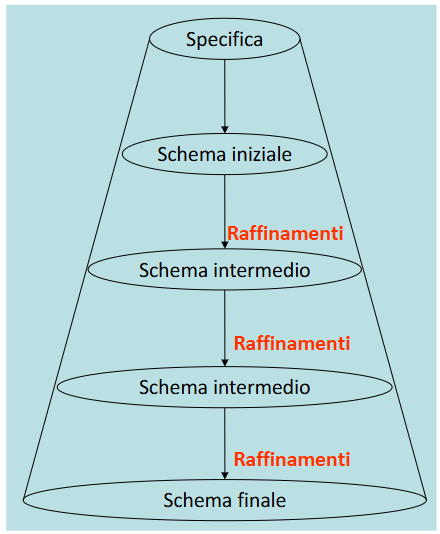

Le primitive di trasformazione top-down sono regole che partendo da uno schema semplice riescono ad aggiungere dettagli, e sono:

1. T1: si applica quando un’entità descrive due concetti diversi legati tra di loro

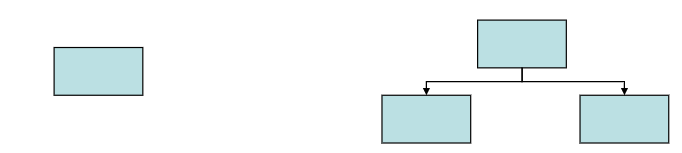

2. T2: Un’entità è composta da sotto-entità distinte

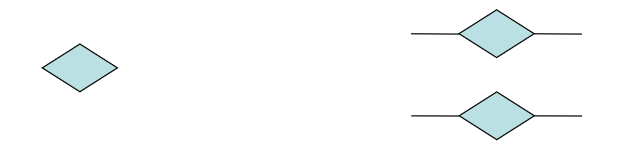

3. T3: Una relazione in realtà descrive due relazioni diverse tra le stesse entità
4. T4: Una relazione descrive un concetto con esistenza autonoma, va sostituito con un entità
5. T5: Aggiungiamo attributi alle entità
6. T6: Aggiungiamo attributi alle relazioni

Usando questo approccio abbiamo questo vantaggio ovvero il progettista descrive inizialmente lo schema trascurando i dettagli precisando lo schema gradualmente, però abbiamo anche un problema ovvero: non va bene per applicazioni complesse perché è difficile avere una visione globale precisa di tutte le componenti del sistema

Bottom-up

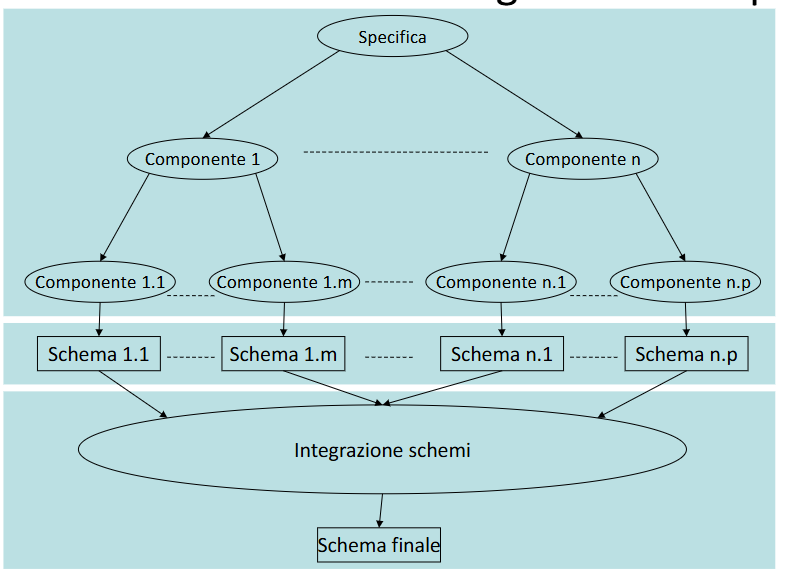

Le specifiche nascono suddivise per sotto-progetti descriventi frammenti limitati della realtà da schematizzare, sviluppati i sottoshcemi separati si fondono per ottenere lo schema finale Anche in questo caso abbiamo degli step precisi da seguire:

1. T1: si individua nella specifica una classe di oggetti con proprietà comuni e si introduce un’entità corrispondente
2. T2: si individua nella specifica un legame logico fra entità e si introduce una associazione fra esse
3. T3: si individua una generalizzazione fra entità
4. T4: a partire da una serie di attributi si individua un’entità che li aggrega
5. T5: a partire da una serie di attributi si individua una relazione che li aggrega

L’uso di questo approccio si adatta bene ad una progettazione di gruppo in cui diversi progettisti possono sviluppare parti disgiunte che possono essere assemblate successivamente, però l’integrazione si sistemi concettualmente diversi comporta notevoli difficoltà

Metodologia generale

Per applicare la seguente metodologia dobbiamo definire:

• Glossario dei termini
• I requisiti senza ambiguità Dopo aver fatto ciò applichiamo i seguenti step:
• Passo base: Individuare i concetti più rilevanti e rappresentarli in uno schema scheletro
• Passo di decomposizione: Effettuare una decomposizione dei requisiti facendo riferimento ai concetti definiti nello schema scheletro (questo step è opzionale)
• Passo iterativo: Raffinare i concetti presenti sulla base delle loro specifiche
• Passo di integrazione: Integrare i vari sottoschemi in uno schema generale facendo riferimento allo schema scheletro
• Analisi di qualità: bisogna fare un’analisi della qualità dello schema

Qualità di uno schema relazionale

La qualità di uno schema relazionale viene giudicata in base a delle proprietà che lo schema deve possedere:

• Correttezza: non ci devono essere errori:
  • sintattici: uso non ammesso dei costrutti
  • semantici: uso che non rispetta il loro significato
• Completezza: tutti i dati di interesse sono rappresentati e tutte le operazioni possono essere eseguite a partire dai concetti dello schema
• Leggibilità: quando rappresenta i requisiti in maniera naturale e facilmente comprensibile
• Minimalità: quando tutte le specifiche sono rappresentate una sola volta e non ci sono ridondanze7

La progettazione di una base di dati (pt3)

Fasi della progettazione logica

Ristrutturazione dello schema E-R: è una fase di indipendente dal modello logico e consiste nell’ottimizzare lo schema

Analisi delle prestazioni su schemi E-R

Abbiamo due indici per la valutazione di schemi E-R:

• Costo di un operazione: in termini di numero occorrenze di entità ed associazioni che mediamente vanno visitate per rispondere a quella operazione sulla base di dati
• Occupazione di memoria: viene valutata in termini dello spazio di memoria necessario per memorizzare i dati del sistema Per studiare questi due indici abbiamo bisogno di:
• Volume dei dati: ovvero il numero medio di occorrenze delle entità/associazioni, e la dimensione di ciascun attributo
• Caratteristiche delle operazioni: tipo di operazione, frequenza e i dati coinvolti

Esempio di analisi

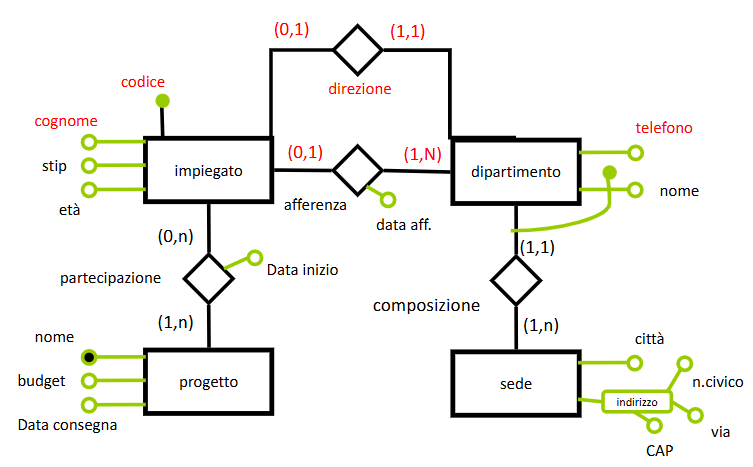

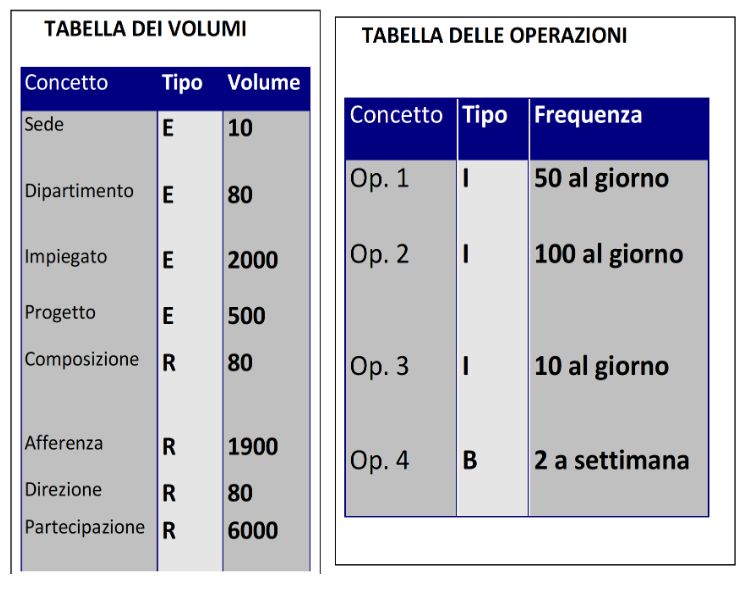

Dato il seguente schema: Definite le seguenti operazioni:

1. Assegna un impiegato ad un progetto
2. Trova i dati di un impiegato, del dipartimento nel quale lavora e dei progetti in cui è coinvolto
3. Trova i dati di tutti gli impiegati di un certo dipartimento

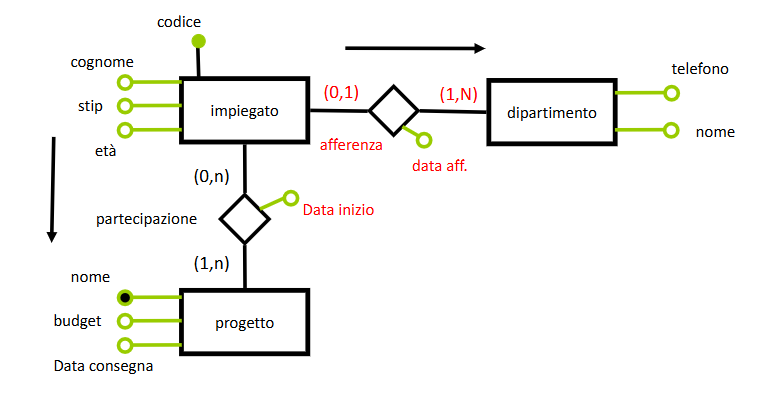

4. Per ogni sede, trova i dipartimenti con il cognome del direttore e l’elenco degli impiegati Avendo a disposizione queste informazioni è possibile stimare il costo delle varie operazioni, prendiamo in esame l’operazione 2, quest’ultima prende in esame la seguente sezione di schema: Per soddisfare la query dobbiamo accedere:

• Un occorrenza di Impiegato e di Afferenza e quindi di Dipartimento

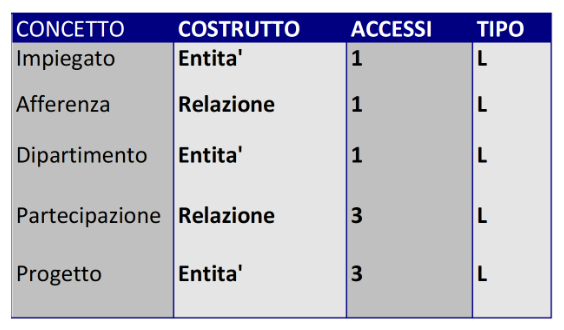

• Poi per avere i dati dei progetti a cui lavora, dobbiamo accedere (in media) a tre occorrenze di Partecipazione e quindi a tre entità Progetto tutto viene riassunto nella seguente tabella degli accessi L = lettura, S = Scrittura essendo la scrittura più onerosa della lettura abbiamo una rapporto di $1S=1L$

Come effettuare una ristrutturazione dello schema ER

• Analisi delle ridondanze: si decide se eliminare o no eventuali ridondanze
• Eliminazione delle generalizzazioni: tutte le generalizzazioni vengono analizzare e sostituire da altro
• Partizionamento/Accorpamento: si decide se partizionare concetti in più parti o viceversa
• Scelta degli identificatori primari: si sceglie un identificatore per quelle entità che ne hanno più di uno

Costi di un dato derivato

Quando si hanno dei dati derivata da altri dati (importoAnnuale = importoMensile $\times$ numeroMensilità) si deve fare particolare attenzione, perché questi riducono gli accessi perché non dobbiamo calcolare il dato derivato in fase di lettura, ma ovviamente occupano più spazio. Per capire se vanno mantenuti o no è necessario fare un’analisi dei costi:

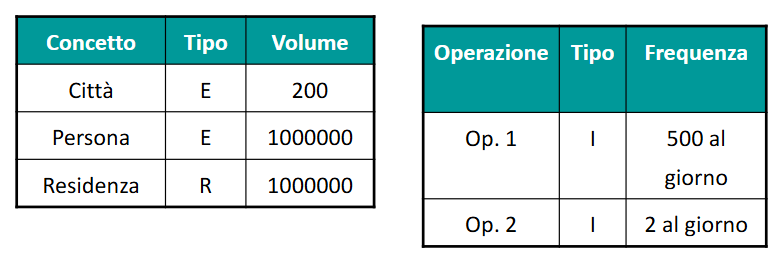

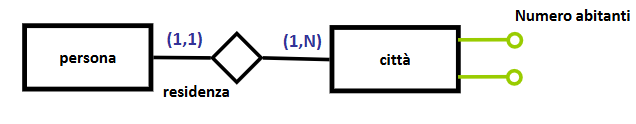

Esempio: Consideriamo una relazione Città-Persona per l’anagrafica di una regione: Con le seguenti operazioni:

• Operazione 1: memorizza una persona nuova con la relativa città
• Operazione 2: stampa tutti i dati di una città (incluso il numero di abitanti) Valutiamo gli indici di prestazioni per l’attributo NumeroAbitanti Con NumAbitanti: Assumendo che il numero di abitanti richieda 4 Byte il dato richiede $4\times 200=800byte$
• Operazione 1 richiede:
  • un accesso in scrittura a Persona
  • un accesso in scrittura a Residenza
  • uno in lettura per cercare la città
  • uno in scrittura per incrementare il numero di abitanti nella città Si hanno 1500 accessi in scrittura e 500 in lettura
• Operazione 2 richiede:
  • un solo accesso in lettura a Città
    • 2 volte al giorno trascurabile In totale avremo 3500 accessi considerando il costo doppio degli accessi in scrittura

Senza NumAbitanti

• Operazione 1 richiede:
  • un accesso in scrittura a Persona
  • uno in scrittura a residenza Totale di 1000 accessi in scrittura (che valgono doppio nel conteggio finale)
• Operazione 2 richiede:
  • 2 lettura in Città (trascurabili)
  • 5000 accessi in lettura a residenza (in media) per calcolare il numero di abitanti Totale di 10000 accessi in lettura Considerando doppi gli accessi in scrittura il totale è di 12000

Quindi abbiamo 8500 accessi in più rispetto al caso di ridondanza contro meno di un solo Kilobyte di memoria in più

Gerarchie

Il modello relazionale non rappresenta le gerarchie, queste sono sostituite da entità e associazioni, e questo viene fatto attraverso:

1. Mantenimento delle entità con associazioni
2. Collasso verso l’alto: riunisce tutte le entità figlie direttamente nell’entità padre, inserendo i campi dei figli come nullable

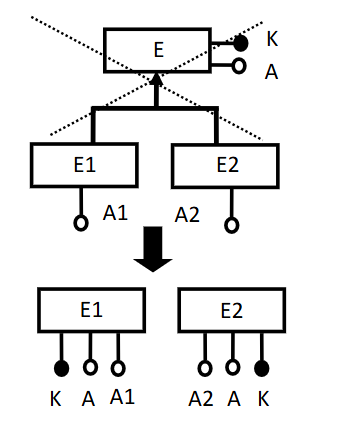

3. Collasso verso il basso: si elimina l’entità padre trasferendone gli attributi su tutte le entità figlie L’importante è che tutte le entità vengono mantenute:

• le entità figlie sono in associazione con l’entità padre
• le entità figlie sono identificate esternamente tramite l’associazione

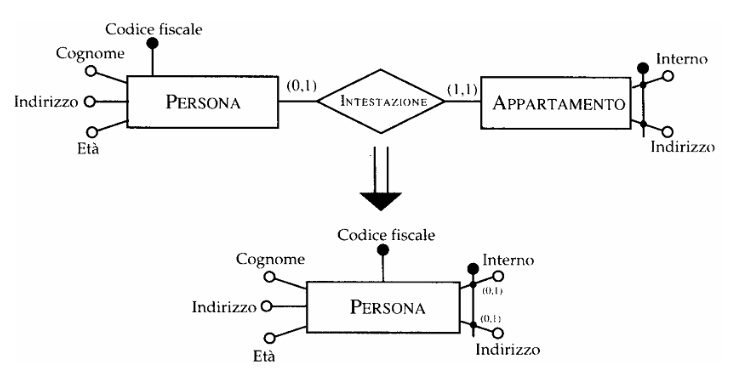

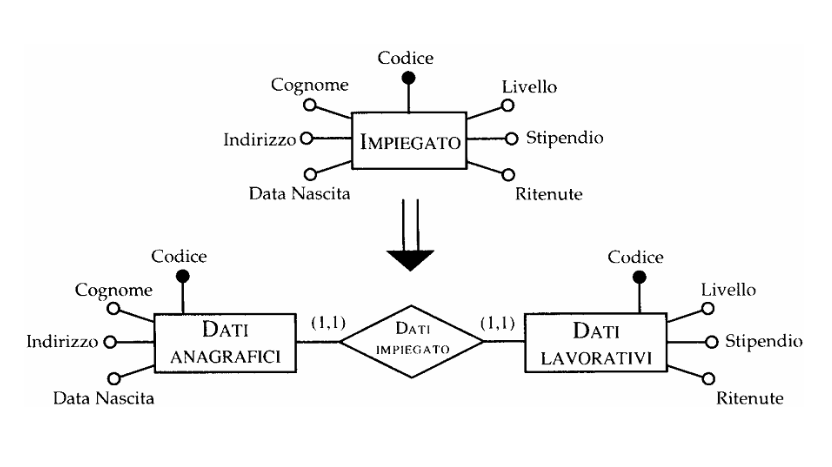

Partizionamento/Accorpamento

In questa fase cerchiamo di ridurre gli accessi ai dati:

• Separando attributi di uno stesso concetto che vengono acceduti da operazioni diverse
• Raggruppando attributi di concetti diversi che vengono acceduti dalle medesime operazioni

Scelta della chiave primaria

Per poter scegliere la chiave primaria nel migliore dei modi seguiamo le seguenti regole:

1. Scegliere la chiave che è usata più frequentemente per accedere all’entità
2. Scegliere delle chiavi semplici ed evitare chiave composte

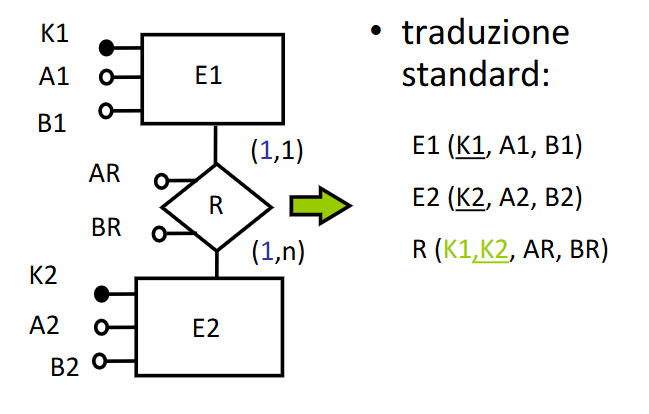

Traduzione

Per poter gestire meglio le entità e le relazioni nasce la traduzione standard dove:

• Ogni entità è tradotta con una relazione con gli stessi attributi

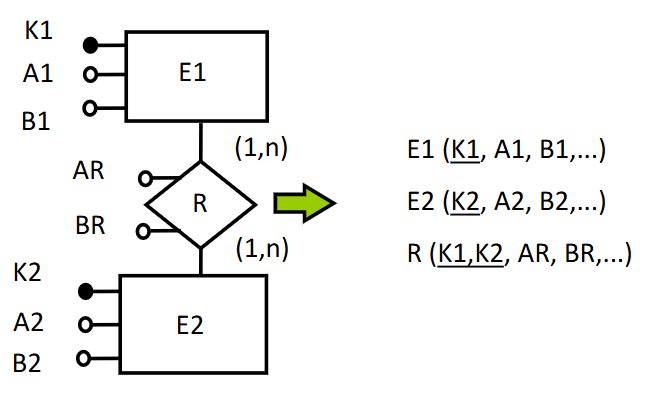

• Ogni associazione è tradotta con una relazione con gli stessi attributi più gli attributi di ogni entità ad essa associata Molti a molti: 1 ad N: 1 a 1:
