Capitolo 6

Introduzione al livello di collegamento

Nodo: qualunque dispositivo che opera a livello di collegamento, cioè al livello 2. Collegamento - Link: canale di comunicazione che collega nodi adiacenti lungo un cammino. Su ogni collegamento, il nodo trasmittente incapsula il datagramma in un frame del livello di collegamento (link-layer frame) e lo trasmette lungo il collegamento stesso.

Sebbene il servizio di base del livello di collegamento sia il trasporto di datagrammi da un nodo a quello adiacente lungo un singolo canale di comunicazione, i dettagli dei servizi forniti possono variare da un protocollo all’altro.

Servizi offerti dai protocolli del livello di collegamento

Di seguito la lista dei servizi offerti dal livello di collegamento:

Framing: quasi tutti i protocolli incapsulano i datagrammi del livello di rete all’interno di un frame del livello di collegamento prima di trasmetterli. I frame sono costituiti da un campo dati, nel quale viene inserito il datagramma, e da vari campi di intestazione. La struttura del frame è specificata dal protocollo.
Accesso al collegamento: un protocollo che controlla l’accesso al mezzo trasmissivo, detto MAC - Medium Access Control, specifica le regole con cui immettere i frame nel collegamento. Nei collegamenti punto a punto, con un solo mittente e un solo destinatario, il protocollo MAC è semplice o può non esistere; il mittente può inviare il frame quando il canale risulta libero. Un caso più interessante è quello in cui vari nodi condividono un singolo canale broadcast: in questo caso, il protocollo MAC aiuta a coordinare la trasmissione dei frame da parte dei nodi.
Consegna affidabile: i protocolli del livello di collegamento che forniscono questo servizio garantiscono il trasporto senza errori di ciascun datagramma. Anche alcuni protocolli di trasporto, come TCP, forniscono un servizio di consegna affidabile. Analogamente a quanto avviene al livello di trasporto, la consegna affidabile al livello di collegamento può essere realizzata mediante acknowledgment e ritrasmissioni. Il servizio di consegna affidabile è spesso utilizzato nei collegamenti soggetti a elevati tassi di errore allo scopo di correggere l’errore localmente invece di costringere i protocolli di trasporto o di applicazione a ritrasmettere i dati dalla sorgente alla destinazione.
Rilevazione e correzione degli errori: il nodo ricevente può interpretare erroneamente come 0 un bit trasmesso come 1, o viceversa. Gli errori sui bit sono causati dall’attenuazione del segnale e dai disturbi elettromagnetici. Poiché non è utile inoltrare datagrammi contenenti errori, molti protocolli del livello di collegamento forniscono un meccanismo per rilevarne la presenza. Il nodo trasmittente inserisce nel frame alcuni bit di controllo dell’errore, sui quali il nodo ricevente esegue un controllo. Il rilevamento degli errori al livello di collegamento è solitamente più sofisticato, poiché viene implementato in hardware.

Dov’è implementato il livello di collegamento?

L’implementazione del livello di collegamento di un host coinvolge sia l’hardware sia il software e deve interfacciarsi con le altre componenti hardware dell’host e con il sistema operativo.

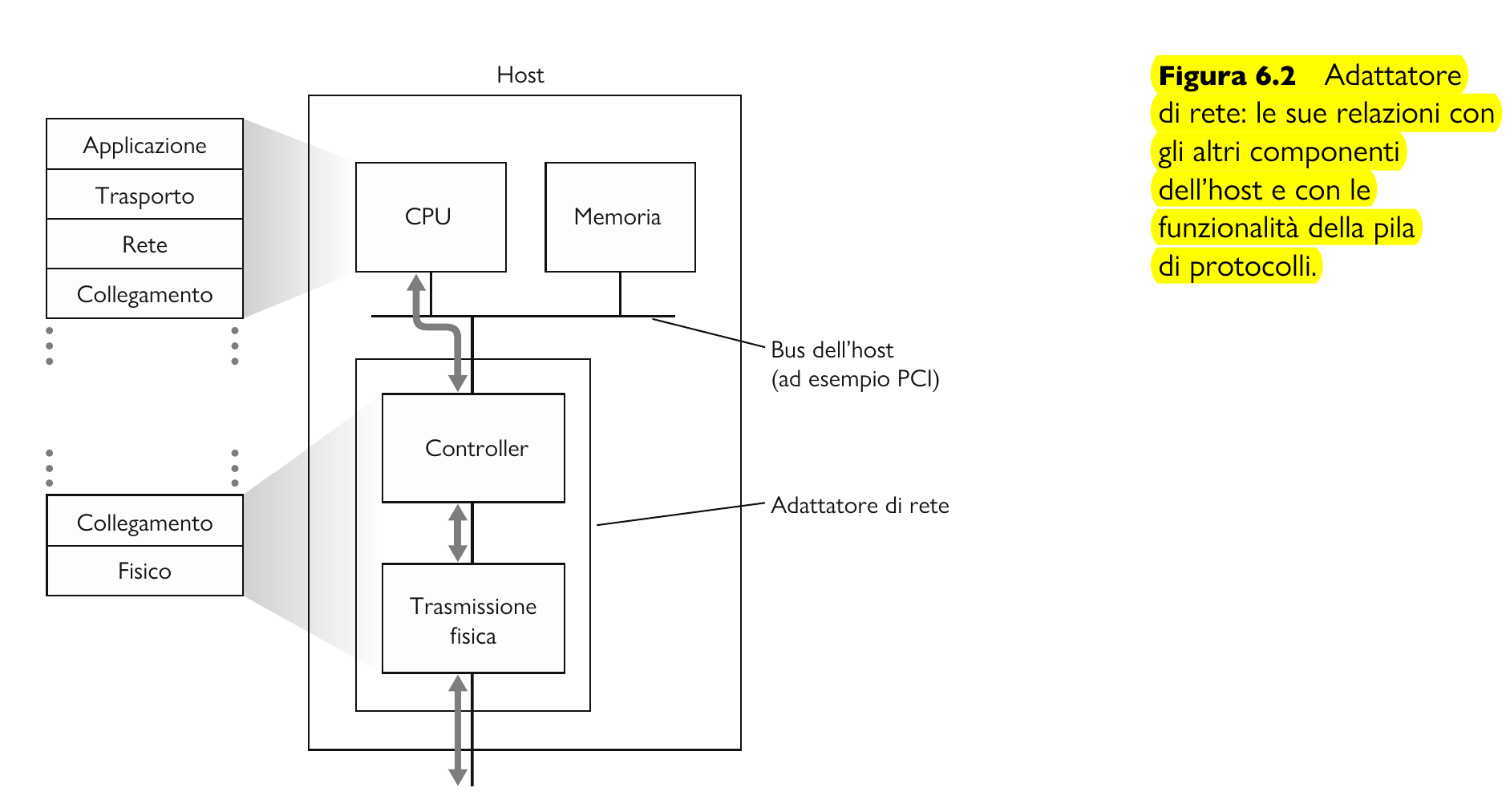

La Figura 6.2 mostra la tipica architettura di un host. Per un determinato collegamento, il protocollo del livello di collegamento è sostanzialmente realizzato da un adattatore di rete (network adapter), noto anche come scheda di rete o NIC - Network Interface Controller.

Il cuore della scheda di rete è il controller del livello di collegamento (link-layer controller), generalmente costituito da un chip dedicato che implementa molti dei servizi del livello di collegamento La maggior parte delle funzionalità del controller è quindi implementata in hardware.

Lato mittente, il controller preleva un datagramma creato dai livelli superiori della pila di protocolli e memorizzato nella memoria dell’host. Successivamente lo incapsula in un frame del livello di collegamento, riempie i diversi campi dell’intestazione e lo trasmette sul canale di comunicazione seguendo il protocollo di accesso al canale.
Lato ricevente, il controller riceve l’intero frame, ne estrae il datagramma e lo consegna al livello di rete. Se il protocollo del livello di collegamento fornisce un servizio di rilevazione degli errori, il controller trasmittente imposta i bit utilizzati per tale rilevazione, mentre il controller ricevente esegue il controllo.

Una parte delle funzionalità del livello di collegamento è realizzata in software ed eseguita dalla CPU dell’host. Le componenti software implementano tipicamente le funzionalità di livello più alto, come l’assemblaggio delle informazioni di indirizzamento e l’attivazione dell’hardware del controller.

Lato ricevente, il software del livello di collegamento risponde agli interrupt generati dal controller, per esempio in seguito alla ricezione di uno o più frame, gestisce le condizioni di errore e trasferisce il datagramma al livello di rete.

Framing

Nella trasmissione dei dati è fondamentale utilizzare una codifica che permetta al ricevitore di interpretare in maniera univoca il segnale elettrico come una sequenza di bit $0$ e $1$ .

Una semplice codifica a due livelli, nella quale un livello rappresenta $0$ e l’altro rappresenta $1$ , presenta però alcuni problemi. Una lunga sequenza di zeri può essere indistinguibile dall’assenza di comunicazione, dall’interruzione della connessione o da un malfunzionamento; analogamente, durante lunghe sequenze costanti di zeri o di uno il ricevitore può perdere il riferimento temporale e non riuscire più a determinare quanti bit siano stati trasmessi. Di conseguenza, distinguere una sequenza continua di $0$ o di $1$ da un’interruzione della trasmissione non è possibile utilizzando soltanto una codifica a due livelli.

Codifica a tre livelli

Il three-level encoding utilizza tre possibili livelli del segnale: alto, zero e basso. Il valore del livello successivo viene determinato applicando le seguenti regole:

se il prossimo bit è $0$ , non avviene alcuna transizione del segnale;
se il prossimo bit è $1$ e il livello corrente è diverso da $0$ , il segnale passa al livello $0$ ;
se il prossimo bit è $1$ e il livello corrente è $0$ , il segnale passa al livello opposto rispetto al più recente livello diverso da $0$ .

Poiché ogni bit uguale a $1$ provoca una transizione, una sequenza di quattro $1$ consecutivi fa compiere al segnale un ciclo completo tra i tre livelli: da un livello diverso da zero passa a $0$ , raggiunge il livello opposto, ritorna a $0$ e infine torna al livello iniziale. Queste transizioni periodiche forniscono al ricevitore un riferimento temporale per il clock recovery, permettendogli di mantenere una frequenza di lettura coerente con quella di trasmissione. I bit uguali a $0$ , invece, non modificano il livello del segnale: il ricevitore ne determina il numero misurando per quanti intervalli di bit il segnale rimane invariato.

La codifica a tre livelli non elimina però completamente il problema della sincronizzazione. Una lunga sequenza di $0$ mantiene infatti il segnale costante e non produce transizioni dalle quali il ricevitore possa ricavare il riferimento temporale. Se questa situazione dura troppo a lungo, il clock del ricevitore può disallinearsi rispetto a quello del trasmettitore, rendendo incerto il numero di bit ricevuti. In alcuni protocolli la trasmissione viene quindi preceduta da un preambolo, cioè una sequenza nota che consente al ricevitore di sincronizzarsi prima dell’arrivo dei dati. Il preambolo fornisce una sincronizzazione iniziale, ma non impedisce che lunghe sequenze prive di transizioni possano causare successivamente una nuova perdita del sincronismo. Le slide richiamano inoltre la possibile presenza di ridondanza nella codifica a tre livelli, senza approfondirne ulteriormente il significato.

Esempi di codifica a tre e cinque livelli

La Fast Ethernet 100BASE-TX utilizza una codifica a tre livelli, indicati nominalmente con $+ 1, V$ , $0, V$ e $- 1, V$ . Questi valori non devono essere interpretati come valori perfettamente statici, perché ciascun livello è rappresentato attraverso un intervallo di tensioni tollerabili.

Aumentando il numero dei livelli di tensione diventa possibile trasferire più bit con un singolo simbolo. La Gigabit Ethernet 1000BASE-T utilizza cinque livelli: $+ 1, V$ , $+ 0, 5, V$ , $0, V$ , $- 0, 5, V$ e $- 1, V$ . Quattro di questi livelli possono rappresentare le combinazioni binarie $00$ , $01$ , $10$ e $11$ , permettendo di trasmettere due bit alla volta.

Criticità della codifica a tre livelli

La codifica a tre livelli costituisce una base per la trasmissione dei dati, ma presenta due criticità principali:

non è DC-balanced: il livello medio della tensione non viene necessariamente mantenuto vicino a $0$ , con possibili complicazioni nella trasmissione;
può perdere la sincronizzazione: lunghe sequenze di zeri non producono transizioni sufficienti a mantenere sincronizzato il ricevitore.

Per affrontare questi problemi viene utilizzata la codifica a blocchi, che sostituisce gruppi di bit di una determinata dimensione con gruppi leggermente più grandi, come nelle trasformazioni $4 \to 5$ e $8 \to 10$ . Le sequenze vengono scelte in modo da garantire un numero minimo di transizioni e da riservare alcune configurazioni a funzioni di controllo.

Codifica 4B5B

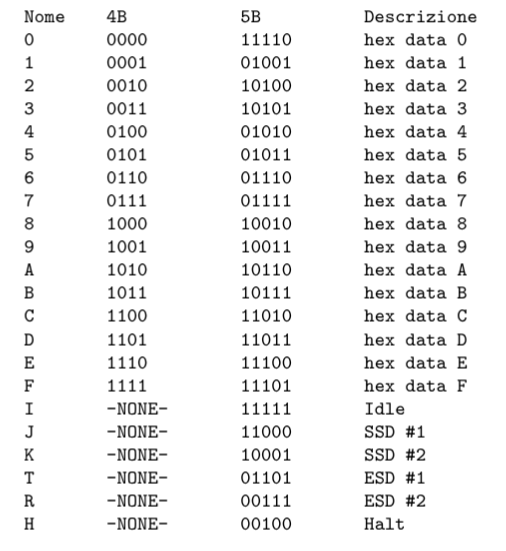

La codifica 4B5B associa ogni blocco di $4$ bit a un blocco di $5$ bit. L’aggiunta di un bit ogni quattro bit di dati richiede una larghezza di banda superiore del $25$ %. La codifica è utilizzata nella Fast Ethernet e consente di selezionare sequenze che limitano la presenza di lunghe successioni prive di transizioni. In questa codifica, non tutte le sequenze di 5 bit rappresentano dati: alcune sono riservate come simboli di controllo.

Idle - I (11111): viene trasmesso negli intervalli tra due frame, quando il collegamento è attivo ma non ci sono dati da inviare.
SSD - Start-of-Stream Delimiter: indica l’inizio del flusso dati.
ESD - End-of-Stream Delimiter: indica la fine del flusso o del frame.
Halt - H (00100): è un simbolo di errore, utilizzato per segnalare una condizione anomala durante la trasmissione.4

Codifica 8B10B

La codifica 8B10B utilizza $10$ bit di segnale per trasmettere $8$ bit di dati. La sequenza di ingresso viene divisa in due sottosequenze:

una composta da $5$ bit
una composta da $3$ bit. La prima viene codificata in $6$ bit attraverso una funzione 5B/6B, mentre la seconda viene codificata in $4$ bit attraverso una funzione 3B/4B. Concatenando le due parti si ottiene la sequenza finale di $10$ bit.

il processo di codifica tiene sotto controllo la disparità, cioè la differenza tra il numero di bit $1$ e il numero di bit $0$ trasmessi. Il blocco Disparity Control utilizza questa informazione per guidare la scelta della parola codificata, in modo da compensare eventuali sbilanciamenti accumulati nel flusso. Il bilanciamento non deve necessariamente essere perfetto all’interno di ogni singola parola da $10$ bit, ma viene mantenuto nel corso della trasmissione, evitando una prevalenza prolungata di $1$ o di $0$ . In questo modo il valore medio del segnale rimane vicino a zero e la codifica risulta DC-balanced.

Tra le sequenze a $10$ bit, dodici sono riservate come sequenze di controllo. Alcune di esse, chiamate comma, permettono al ricevitore di allineare correttamente il flusso di bit e di individuare i confini delle parole codificate.

Quantità di informazione trasportata da un simbolo

Il numero di livelli disponibili determina la quantità di informazione che può essere associata a ciascun simbolo.

Considerando tre livelli, indicati con $H$ , $M$ e $L$ :

un singolo step può assumere tre valori.
Utilizzando due step consecutivi si ottengono $3^{2} = 9$ combinazioni: $HH, H M, H L, M H, MM, M L, L H, L M e LL$
Con tre step si ottengono $3^{3} = 27$ combinazioni
con quattro step si ottengono $3^{4} = 81$ combinazioni.

In generale, utilizzando $k$ step e $n$ livelli, il numero delle possibili combinazioni è $n^{k}$ . Ogni simbolo trasporta una determinata quantità di informazione, misurabile in bit.

Che cosa intendiamo per step

Uno step è un intervallo temporale elementare della trasmissione. Durante ogni step il segnale assume uno degli $n$ livelli disponibili.

Il numero teorico di bit trasportati da un simbolo che può assumere $n$ valori distinti è: $x = lo g_{2} n$
Il numero pratico di bit trasportati da un simbolo è $x = ⌊ lo g_{2} n ⌋$ poiché nella applicazione pratica non è possibile usare una frazione del bit

Livelli	Step	Combinazioni	Informazione teorica in bit	Bit interi utilizzabili	Combinazioni utilizzabili
3	1	3	1,584963	1	2
3	2	9	3,169925	3	8
3	3	27	4,754888	4	16
3	4	81	6,33985	6	64
3	5	243	7,924813	7	128
3	6	729	9,509775	9	512
3	7	2187	11,09474	11	2048
3	8	6561	12,6797	12	4096
3	9	19683	14,26466	14	16384
3	10	59049	15,84963	15	32768

Il valore teorico aumenta in modo continuo, ma le combinazioni binarie effettivamente utilizzabili devono essere una potenza intera di due.

Limite teorico del bit rate

Che cosa è il bit rate

Bit rate: quantità di bit trasmessi in un secondo attraverso un canale di comunicazione. Si misura in bit per secondo (bps) e indica la velocità effettiva con cui vengono trasferite le informazioni.

Moltiplicando la quantità di informazione associata a ogni simbolo per il numero di simboli trasmessi al secondo si ottiene il limite teorico del bit rate: $R_{teorico} = S \cdot lo g_{2} n$ dove $S$ rappresenta il numero di simboli o step trasmessi al secondo e $n$ il numero di livelli disponibili. Di seguito uno specchietto dove vediamo l’andamento all’aumentare degli step e dei livelli, con le seguenti ipotesi:

segnale a 3 livelli
in un secondo abbiamo 12 step quindi ogni step dura $1/12$ di secondo.

Step per simbolo	Combinazioni totali	Bit per simbolo	Combinazioni utilizzabili	bps
1	$3^{1} = 3$	$⌊ lo g_{2} 3 ⌋ = 1$	$2^{1} = 2$	$\frac{12}{1} \cdot 1 = 12 bps$
2	$3^{2} = 9$	$⌊ lo g_{2} 9 ⌋ = 3$	$2^{3} = 8$	$\frac{12}{2} \cdot 3 = 18 bps$
3	$3^{3} = 27$	$⌊ lo g_{2} 27 ⌋ = 4$	$2^{4} = 16$	$\frac{12}{3} \cdot 4 = 16 bps$
4	$3^{4} = 81$	$⌊ lo g_{2} 81 ⌋ = 6$	$2^{6} = 64$	$\frac{12}{4} \cdot 6 = 18 bps$
6	$3^{6} = 729$	$⌊ lo g_{2} 729 ⌋ = 9$	$2^{9} = 512$	$\frac{12}{6} \cdot 9 = 18 bps$
12	$3^{12} = 531441$	$⌊ lo g_{2} 531441 ⌋ = 19$	$2^{19} = 524288$	$\frac{12}{12} \cdot 19 = 19 bps$
Raggruppando un numero crescente di step in ciascun simbolo, si riescono a sfruttare in modo più efficiente le combinazioni offerte dai tre livelli del segnale. Il bit rate effettivo si avvicina quindi progressivamente al limite teorico, senza però superarlo, perché ogni simbolo deve rappresentare un numero intero di bit. Nel caso considerato, con 12 step al secondo e 3 livelli, il limite teorico è pari a 12 · log₂(3) ≈ 19,02 bps.

Questa relazione prende il nome di Misura di Hartley e indica la quantità massima di informazione trasportabile quando tutti i simboli disponibili sono equiprobabili. Essa rappresenta un caso semplificato del concetto di entropia informativa di Shannon.

Tecniche di rilevazione e correzione degli errori

Il rilevamento e la correzione degli errori sui bit sono due servizi generalmente forniti dal livello di collegamento.

La Figura 6.3 schematizza lo scenario di riferimento. Al nodo trasmittente, ai dati $D$ che devono essere protetti dagli errori vengono aggiunti alcuni bit chiamati EDC - Error-Detection and Correction. I dati $D$ e i bit EDC vengono inviati all’interno di un frame. Il nodo ricevente legge una sequenza di bit $D^{'}$ ed $E D C^{'}$ , che può essere diversa da quella originale a causa della modifica di alcuni bit durante il transito. Il ricevente deve determinare se $D^{'}$ coincida con $D$ , potendo utilizzare soltanto $D^{'}$ ed $E D C^{'}$ .

Le tecniche disponibili non consentono sempre al nodo ricevente di rilevare tutti gli errori verificatisi nei bit. Anche utilizzando bit per la rilevazione degli errori, è possibile che si presentino errori non rilevati: il nodo ricevente potrebbe quindi non accorgersi che le informazioni ricevute contengono errori.

Le tre tecniche considerate per rilevare gli errori nei dati trasmessi sono:

il controllo di parità (parity check);
il checksum;
il controllo a ridondanza ciclica, o CRC.

Controllo di parità

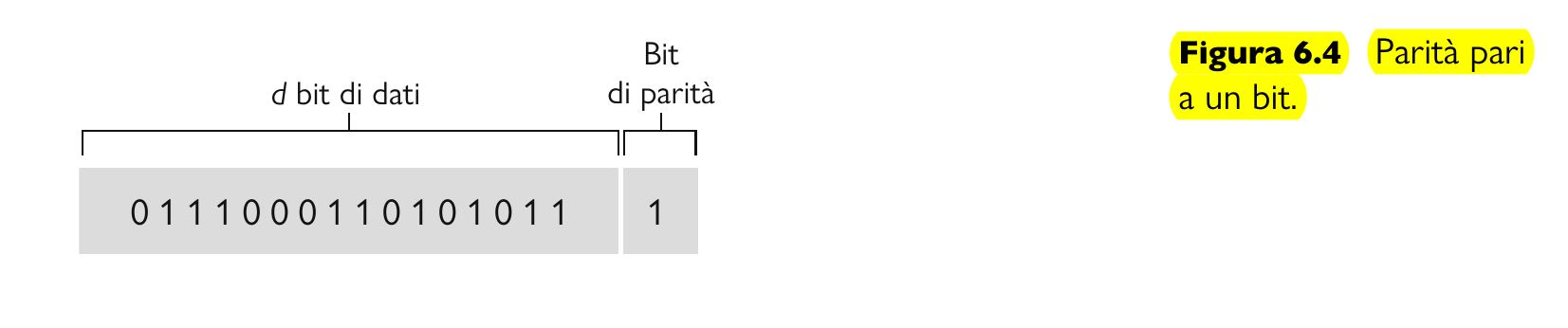

La forma più semplice di rilevamento degli errori utilizza un unico bit di parità. Si supponga che le informazioni da inviare, indicate con $D$ nella Figura 6.4, siano costituite da $d$ bit.

In uno schema di parità pari, il mittente aggiunge un bit e ne sceglie il valore in modo che il numero complessivo di bit uguali a 1 nei $d + 1$ bit trasmessi sia pari. I bit trasmessi comprendono quindi l’informazione originale e il bit di parità.
In uno schema di parità dispari, il valore del bit di parità viene scelto in modo che il numero complessivo di bit uguali a 1 sia dispari. Con un singolo bit di parità, il ricevente deve semplicemente contare il numero di bit uguali a 1 tra quelli ricevuti. In uno schema di parità pari, se rileva un numero dispari di bit uguali a 1, sa che si è verificato almeno un errore su un bit. Se, tuttavia, si verifica un numero pari di errori sui bit, l’errore non viene rilevato. Quando la probabilità di errore è bassa e si può assumere che gli errori siano indipendenti, la probabilità che si verifichino più errori nello stesso pacchetto è estremamente ridotta e un singolo bit di parità potrebbe risultare sufficiente. È stato però rilevato statisticamente che gli errori tendono generalmente a verificarsi in gruppi di bit consecutivi, detti burst, invece che in modo indipendente. Occorre quindi adottare una strategia più efficace per la rilevazione degli errori.

Una semplice generalizzazione del bit di parità fornisce anche un approccio alla correzione dell’errore. La Figura 6.5 illustra una versione bidimensionale dello schema di parità.

In questo caso, i $d$ bit dei dati $D$ sono suddivisi in $i$ righe e $j$ colonne, per ciascuna delle quali viene calcolato un valore di parità. Si ottengono complessivamente $i + j + 1$ bit di parità, utilizzati per la rilevazione degli errori nei frame del livello di collegamento.

Si supponga che si verifichi un solo errore nei $d$ bit originali. Nello schema di parità bidimensionale, i bit di parità relativi alla colonna e alla riga che contengono il bit errato permettono di individuare l’errore. Il ricevente può quindi non soltanto rilevare che si è verificato un errore, ma anche utilizzare gli indici della riga e della colonna per identificare e correggere il bit alterato.

La Figura 6.5 mostra un esempio nel quale il bit uguale a 1 nella posizione $(2, 2)$ viene corrotto e assume il valore 0. L’errore può essere sia rilevato sia corretto dal ricevente. Sebbene l’esposizione sia concentrata sui $d$ bit originali, anche un errore che interessa gli stessi bit di parità è rilevabile e correggibile.

La capacità del ricevente di rilevare e correggere gli errori viene chiamata FEC - Forward Error Correction . Le tecniche FEC sono utili perché possono diminuire il numero di ritrasmissioni e permettono al ricevente di correggere immediatamente gli errori. In questo modo si evitano NAK e ritrasmissioni

Checksum

Nelle tecniche basate sul checksum, i $d$ bit dei dati della Figura 6.4 vengono trattati come una sequenza di numeri interi da $k$ bit. Un metodo semplice consiste nel sommare questi interi da $k$ bit e utilizzare i bit del risultato per la rilevazione degli errori (come abbiamo già visto nel capitolo 3).

I metodi basati sul checksum forniscono una protezione dagli errori piuttosto limitata rispetto alle tecniche di controllo a ridondanza ciclica. Ci si può quindi chiedere perché al livello di trasporto venga utilizzato il checksum, mentre al livello di collegamento venga impiegato il CRC.

Il livello di trasporto viene generalmente eseguito dal software del sistema operativo dell’host. Poiché la rilevazione degli errori al livello di trasporto è implementata in software, è fondamentale disporre di schemi di rilevazione semplici e veloci. La rilevazione degli errori al livello di collegamento viene invece implementata mediante hardware dedicato nelle schede di rete, che possono eseguire più rapidamente le operazioni più complesse richieste dal CRC.

Controllo a ridondanza ciclica

Una tecnica di rilevazione degli errori largamente utilizzata è basata sui codici di controllo a ridondanza ciclica, o CRC. I codici CRC sono chiamati anche codici polinomiali, poiché la stringa di bit da trasmettere può essere interpretata come un polinomio i cui coefficienti corrispondono ai bit della stringa. Le operazioni sulla stringa vengono quindi interpretate come operazioni di aritmetica polinomiale.

Si considerino $d$ bit che costituiscono i dati $D$ da trasmettere. Si supponga inoltre che sorgente e destinazione abbiano concordato una stringa di $r + 1$ bit, chiamata generatore e indicata con $G$ . È necessario che il bit più significativo di $G$ sia uguale a 1.

Dato un blocco di dati $D$ , il mittente sceglie $r$ bit addizionali, indicati con $R$ , e li unisce a $D$ . In questo modo ottiene una stringa di $d + r$ bit che, interpretata come numero binario, deve essere esattamente divisibile per $G$ .

Generatori utilizzati

Sono stati definiti generatori standard di 8, 12, 16 e 32 bit. Attualmente diversi protocolli a livello di collegamento utilizzano questo generatore fatto da 32 bit: $G_{CRC - 32} = 100000100110000010001110110110111$

Il controllo eseguito dal ricevente è semplice: se la divisione della stringa ricevuta di $d + r$ bit per $G$ produce un resto diverso da 0, il ricevente sa che si è verificato un errore; in caso contrario, i dati vengono accettati come corretti.

Tutti i calcoli del CRC sono eseguiti mediante aritmetica modulo 2. L’addizione e la sottrazione sono operazioni identiche ed entrambe equivalgono all’operazione di OR esclusivo, o XOR, applicata ai bit degli operandi. Le moltiplicazioni e le divisioni vengono eseguite come in base 2, moltiplicare una stringa per $2^{k}$ equivale a farla scorrere verso sinistra di $k$ posizioni e viceversa per la divisione.

Esempio dell'uso dello XOR al posto della sottrazione

Per esempio, valgono:

$1011 XOR 0101 = 1110$ ;

$1001 XOR 1101 = 0100$ ;

$1011 - 0101 = 1110$ ;

$1001 - 1101 = 0100$ .

Dati $D$ e $R$ , la quantità $D \times 2^{r} XOR R$ produce la stringa di $d + r$ bit mostrata nella Figura 6.6 (shiftiamo verso sinistra $D$ aggiungendo $r$ zeri). Per calcolare $R$ , il trasmittente deve trovare un valore tale che esista un numero $n$ per il quale valga: $D \times 2^{r} XOR R = n G$ In altri termini, $R$ deve essere scelto in modo che la stringa $D \times 2^{r} XOR R$ sia divisibile per $G$ senza resto. Eseguendo l’operazione XOR con $R$ su entrambi i membri si ottiene: $D \times 2^{r} = n G XOR R$ Questa ha la stessa forma della divisione con resto: $[dividendo = quoziente \cdot divisore + resto] \to dividendo D \cdot 2^{r} = quoziente n divisore G + XOR resto R$ Questa espressione mostra che, dividendo $D \times 2^{r}$ per $G$ , il resto ottenuto è precisamente $R$ . Pertanto: $R = resto (\frac{D \times 2 ^{r}}{G})$ Il CRC può rilevare errori a burst di lunghezza inferiore a $r + 1$ bit: tutti gli errori consecutivi che interessano non più di $r$ bit vengono quindi rilevati.

Esempio calcolo del CRC

Dati $D = 101110$ , $G = 1001$ (concordato tra mittente e destinatario) e $r = 3$ .

Si aggiungono $r = 3$ zeri a $D$ : $D \cdot 2^{r} = 101110000$

Ora si divide $101110000$ per $1001$ , usando lo XOR al posto della sottrazione: $1011 \oplus 1001 = 0010$

Si abbassa il bit successivo e si continua nello stesso modo: $0101\oplus0000=0101$$$$1010\oplus1001=0011$$$$0110\oplus0000=0110$$$$1100\oplus1001=0101$$$$1010\oplus1001=0011$

Il resto è formato dagli ultimi $r = 3$ bit: $R = 011$

Il resto viene inserito al posto dei tre zeri aggiunti: $101110000 \oplus 000000011 = 101110011$

Quindi i nove bit trasmessi sono: $101110011$ Dividendo $101110011$ per $1001$ , il resto ottenuto è $000$ , se nel destinatario questa divisione non ritorna zero allora significa che ci sono stati degli errori durante la trasmissione.

Distanza di Hamming e rilevazione degli errori

Durante la trasmissione sul mezzo fisico, il rumore elettromagnetico può alterare uno o più bit, trasformandoli da 0 a 1 o viceversa. Poiché una sequenza binaria, a differenza del linguaggio naturale, non contiene informazioni semantiche che permettano di ricostruire il messaggio originale dal contesto, per rilevare e correggere gli errori è necessario introdurre della ridondanza e stabilire quali sequenze siano valide.

Codeword: sequenza completa trasmessa dal mittente, composta dai bit di dati e dagli eventuali bit di controllo.

Vocabolario: insieme delle codeword valide utilizzate dal sistema. Per parole lunghe $n$ bit esistono $2^{n}$ combinazioni possibili; tuttavia, nei codici per la rilevazione e la correzione degli errori soltanto alcune vengono considerate valide. Le combinazioni escluse permettono di riconoscere che una sequenza ricevuta è stata alterata.

Distanza di Hamming: numero di posizioni nelle quali due codeword della stessa lunghezza contengono bit differenti, cioè il numero di bit da modificare per trasformare una sequenza nell’altra. Si calcola eseguendo lo XOR tra le due sequenze e contando gli 1 presenti nel risultato, poiché ciascun 1 corrisponde a una posizione differente.

10001100
11000100
--------
01001000

Il risultato contiene due 1, quindi la distanza di Hamming tra 10001100 e 11000100 è $2$ .

La distanza può essere interpretata geometricamente considerando le sequenze come punti di uno spazio di Hamming: cambiare un bit equivale a compiere un passo tra due punti. Se due codeword valide hanno distanza $3$ , sono necessarie almeno tre modifiche per trasformare direttamente l’una nell’altra.

Distanza minima di un codice

La distanza minima, indicata con $d_{m i n}$ , è la più piccola distanza di Hamming tra due codeword valide e distinte appartenenti allo stesso vocabolario: $d_{m i n} = min d_{H} (x, y) ∣ x \neq = y, x e y sono codeword valide$ Essa rappresenta la separazione minima garantita tra tutte le parole valide del codice e determina il numero di errori rilevabili o correggibili.

Nel vocabolario rappresentato, le codeword più vicine differiscono in tre posizioni, mentre alcune coppie differiscono in sei; pertanto, $d_{m i n} = 3$ . Ridurre il vocabolario a poche codeword sufficientemente distanti diminuisce il numero di sequenze valide, ma lascia disponibili più combinazioni per riconoscere e, in alcuni casi, correggere gli errori.

Rilevazione degli errori Per rilevare fino a $e$ errori è necessario che nessuna sequenza ottenuta modificando al massimo $e$ bit di una codeword valida coincida con un’altra codeword valida. La condizione richiesta è: $d_{m i n} \geq e + 1$ Dimostrazione:

Supponiamo di trasmettere la Parola Valida $A$ .
Durante il tragitto, un’interferenza introduce $e$ errori, spostando il dato ricevuto di $e$ passi lontano da $A$ .
Affinché il ricevitore si accorga dell’errore (e non lo scambi per un messaggio legittimo), il punto in cui atterra il messaggio corrotto non deve mai coincidere con una seconda Parola Valida $B$ .
Pertanto, la distanza totale $d$ che separa l’isola $A$ dall’isola $B$ deve essere strettamente maggiore del numero di “passi falsi” $e$ causati dall’errore ( $d > e$ ).
Lavorando nel dominio dei bit e dei numeri interi, dire $d > e$ equivale ad affermare che $d \geq e + 1$ .

Correzione degli errori Per correggere fino a $e$ errori non è sufficiente riconoscere che la sequenza ricevuta è invalida: il ricevente deve anche poter determinare senza ambiguità quale codeword sia stata trasmessa originariamente. La condizione necessaria è:

$d_{m i n} \geq 2 e + 1$

Dimostrazione:

Immaginiamo di tracciare una “sfera di attrazione” attorno a ogni Parola Valida sulla nostra mappa. Il raggio di questa sfera è $e$ (il limite massimo di bit che il nostro hardware può correggere).
Se un dato in transito subisce $e$ errori, cadrà comunque all’interno della sfera della sua Parola Valida originale. Il ricevitore applicherà la correzione “riportandolo” al centro esatto di quella specifica sfera.
Il problema dell’ambiguità: Se le sfere di due Parole Valide $A$ e $B$ si toccassero o si sovrapponessero, un dato corrotto che dovesse cadere nella zona di intersezione risulterebbe illeggibile. Il ricevitore non avrebbe modo di stabilire se il messaggio originale fosse $A$ (spostatosi verso destra) o $B$ (spostatosi verso sinistra).
Per evitare categoricamente questa sovrapposizione fatale, la distanza lineare $d$ tra il centro di $A$ e il centro di $B$ deve superare la somma dei due raggi ( $e + e = 2 e$ ).
Se la distanza fosse esattamente $2 e$ (ad esempio $d = 2$ per correggere $e = 1$ errore), il pareggio creerebbe un vicolo cieco: un errore di 1 passo porterebbe il dato esattamente a metà strada tra le due isole, a distanza 1 da entrambe, impedendo al ricevitore di prendere una decisione certa.
È quindi strutturalmente necessario almeno un passo “cuscinetto” in più per rompere l’equilibrio. Sommando questo margine di sicurezza ai due raggi, otteniamo il limite assoluto: $d \geq 2 e + 1$ .

Codici di Hamming

La distanza di Hamming fornisce quindi il criterio teorico per stabilire quanti errori un codice può rilevare o correggere. Su questo principio si basa il codice di Hamming, che introduce bit di controllo in posizioni specifiche per individuare la posizione di un eventuale bit errato e correggerlo.

i bit di controllo $b_{r}$ occupano le posizioni corrispondenti alle potenze di $2$ , cioè $1, 2, 4, 8, 16, \dots$ ;
i bit di dati $d_{x}$ occupano tutte le altre posizioni, come $3, 5, 6, 7, 9, 10, 11, \dots$ . Per determinare quali bit di controllo supervisionano una posizione, si scompone il suo indice in potenze di $2$ , oppure si osservano gli 1 della sua rappresentazione binaria

Posizione decimale	Posizione binaria	Scomposizione	Bit di controllo di riferimento	Tipo
1	`0001`	$1$	$b_{1}$ , che controlla anche sé stesso	Controllo
2	`0010`	$2$	$b_{2}$ , che controlla anche sé stesso	Controllo
3	`0011`	$2 + 1$	$b_{2}$ e $b_{1}$	Dati
4	`0100`	$4$	$b_{4}$ , che controlla anche sé stesso	Controllo
5	`0101`	$4 + 1$	$b_{4}$ e $b_{1}$	Dati
6	`0110`	$4 + 2$	$b_{4}$ e $b_{2}$	Dati
7	`0111`	$4 + 2 + 1$	$b_{4}$ , $b_{2}$ e $b_{1}$	Dati
8	`1000`	$8$	$b_{8}$ , che controlla anche sé stesso	Controllo
ecc.

L’algoritmo esegue operazioni differenti presso il mittente e il destinatario. Mittente: inizialmente inserisce dei simboli provvisori x nelle posizioni $1, 2, 4, 8, \dots$ , riservate ai bit di controllo, e colloca ordinatamente i bit del messaggio nelle posizioni rimanenti. Il bit nella posizione $2^{k}$ controlla tutte le posizioni il cui indice binario contiene un 1 nella colonna corrispondente:

$b_{1}$ controlla gli indici che terminano con 1;
$b_{2}$ controlla gli indici con il secondo bit da destra uguale a 1;
$b_{4}$ controlla gli indici con il terzo bit da destra uguale a 1;
$b_{8}$ controlla gli indici con il quarto bit da destra uguale a 1. Il valore di ciascun bit di controllo si calcola eseguendo lo XOR, indicato con $\oplus$ , tra i bit del gruppo supervisionato. Con la parità pari, il bit di controllo viene scelto in modo che lo XOR complessivo del gruppo, includendo il controllo stesso, sia 0.

Esempio di codifica

Il messaggio da inviare è $10010$ . Inserendo i controlli nelle posizioni $1$ , $2$ , $4$ e $8$ , si ottiene:

$x x 1 x 001 x 0$

Le posizioni sono numerate da $1$ a $9$ :

$b_{1}$ controlla $1, 3, 5, 7, 9$ , quindi $b_{1} = b_{3} \oplus b_{5} \oplus b_{7} \oplus b_{9} = 1 \oplus 0 \oplus 1 \oplus 0 = 0$ ;

$b_{2}$ controlla $2, 3, 6, 7$ , quindi $b_{2} = b_{3} \oplus b_{6} \oplus b_{7} = 1 \oplus 0 \oplus 1 = 0$ ;

$b_{4}$ controlla $4, 5, 6, 7$ , quindi $b_{4} = b_{5} \oplus b_{6} \oplus b_{7} = 0 \oplus 0 \oplus 1 = 1$ ;

$b_{8}$ controlla $8, 9$ , quindi $b_{8} = b_{9} = 0$ .

Sostituendo i valori calcolati, la codeword trasmessa è:

$001100100$

Destinatario: ricalcola lo XOR di ogni gruppo sulla stringa ricevuta, includendo anche il relativo bit di controllo. Un risultato 0 indica che la parità è rispettata, mentre 1 segnala un’anomalia. L’insieme dei risultati costituisce la sindrome: se tutti sono 0, non viene rilevato alcun errore; altrimenti, la posizione errata si ottiene sommando gli indici dei bit di controllo appartenenti ai gruppi che hanno prodotto 1.

Esempio di correzione

Il destinatario riceve:

$001101100$

Rispetto alla codeword originale, il bit in posizione $6$ è passato da 0 a 1. Il ricalcolo produce:

gruppo di $b_{1}$ : $0 \oplus 1 \oplus 0 \oplus 1 \oplus 0 = 0$ , quindi nessun errore segnalato;

gruppo di $b_{2}$ : $0 \oplus 1 \oplus 1 \oplus 1 = 1$ , quindi il gruppo segnala un errore;

gruppo di $b_{4}$ : $1 \oplus 0 \oplus 1 \oplus 1 = 1$ , quindi il gruppo segnala un errore;

gruppo di $b_{8}$ : $0 \oplus 0 = 0$ , quindi nessun errore segnalato.

I gruppi che segnalano l’anomalia sono quelli di $b_{2}$ e $b_{4}$ ; la posizione errata è quindi $2 + 4 = 6$ . La sindrome individua il sesto bit e il destinatario esegue un bit flip, riportandolo da 1 a 0.

Curiosità

Un’applicazione pratica dei codici di correzione è la ECC RAM — Error Correction Code RAM, che utilizza bit di controllo aggiuntivi per rilevare e correggere eventuali errori nei dati memorizzati, aumentando l’affidabilità della memoria.

Accesso multiplo nei canali broadcast

Collegamenti punto a punto e broadcast

I collegamenti di rete possono essere punto a punto o broadcast. Un collegamento punto a punto connette un trasmittente a un unico ricevente, mentre un collegamento broadcast è un canale condiviso al quale sono connessi più nodi in grado di trasmettere e ricevere. Quando un nodo invia un frame, tutti gli altri nodi collegati al canale ne ricevono una copia. Ethernet e le Wireless LAN utilizzano collegamenti di questo tipo.

I protocolli di accesso multiplo stabiliscono come i nodi devono coordinare le proprie trasmissioni sul canale condiviso.

Collisioni e classificazione dei protocolli

Quando due o più nodi trasmettono contemporaneamente, i frame interferiscono tra loro e si verifica una collisione. I riceventi non riescono a interpretarli correttamente, quindi i dati devono essere ritrasmessi.

I protocolli di accesso multiplo si dividono in tre categorie:

protocolli a suddivisione del canale;
protocolli ad accesso casuale;
protocolli a rotazione o senza collisioni.

Un protocollo ideale per un canale broadcast con velocità $R$ bit al secondo dovrebbe garantire:

throughput pari a $R$ bps quando trasmette un solo nodo;
throughput medio pari a $R / M$ bps per ciascun nodo quando sono attivi $M$ nodi;
funzionamento decentralizzato, senza un nodo principale il cui guasto blocchi il sistema;
semplicità ed economicità di implementazione.

Protocolli a suddivisione del canale

TDMA e FDMA

TDMA - Time Division Multiple Access e FDMA - Frequency Division Multiple Access suddividono il canale tra $N$ nodi, impedendo le collisioni.

Con TDMA, il tempo è organizzato in intervalli ripetitivi chiamati time frame, ciascuno suddiviso in $N$ slot temporali. Ogni nodo può trasmettere soltanto nel proprio slot, che generalmente permette l’invio di un frame. La velocità media assegnata a ogni nodo è $R / N$ bps. Se un nodo non ha dati da inviare, però, il suo slot rimane inutilizzato; inoltre, un nodo attivo deve attendere il proprio turno anche quando tutti gli altri sono inattivi.

Con FDMA, il canale viene diviso in $N$ bande di frequenza, una per nodo. Ciascun nodo dispone quindi di una velocità pari a $R / N$ bps. Anche in questo caso, la porzione di canale assegnata a un nodo inattivo non può essere utilizzata dagli altri.

CDMA: accesso multiplo a divisione di codice

CDMA - Code Division Multiple Access assegna a ciascun nodo un codice univoco, anziché uno slot temporale o una banda di frequenza. Il nodo usa il proprio codice per codificare i dati trasmessi.

Se i codici sono scelti correttamente, più nodi possono trasmettere contemporaneamente. Ogni ricevente può ricostruire i dati destinati a esso conoscendo il codice appropriato, nonostante le interferenze prodotte dalle altre trasmissioni.

CDMA è stato inizialmente utilizzato in ambito militare e successivamente nella telefonia cellulare.

Protocolli ad accesso casuale

Nei protocolli ad accesso casuale, ogni nodo trasmette alla massima velocità del canale, pari a $R$ bps. Se avviene una collisione, i nodi coinvolti ritrasmettono i propri frame finché questi non vengono ricevuti correttamente.

La ritrasmissione non avviene immediatamente: ciascun nodo attende un intervallo casuale, scelto indipendentemente dagli altri. In questo modo diminuisce la probabilità che gli stessi nodi trasmettano nuovamente nello stesso istante.

Slotted ALOHA

Slotted ALOHA si basa sulle seguenti assunzioni:

tutti i frame hanno lunghezza $L$ bit;
il tempo è diviso in slot di durata $L / R$ secondi, corrispondente al tempo di trasmissione di un frame;
un nodo può iniziare a trasmettere soltanto all’inizio di uno slot;
gli slot sono sincronizzati tra tutti i nodi;
una collisione viene rilevata da tutti i nodi prima della fine dello slot.

Quando un nodo riceve un nuovo frame, aspetta l’inizio dello slot successivo e lo trasmette interamente. Se non si verifica una collisione, l’invio termina con successo. In caso contrario, il nodo ritrasmette negli slot successivi con probabilità $p$ , finché il frame non viene inviato correttamente. In ogni slot successivo a una collisione, il nodo:

ritrasmette con probabilità $p$ ;
non trasmette con probabilità $1 - p$ e ripete la scelta nello slot seguente.

Le decisioni dei nodi sono indipendenti. Slotted ALOHA è quindi decentralizzato, anche se richiede la sincronizzazione degli slot.

Quando è attivo un solo nodo, questo può utilizzare continuamente il canale alla velocità $R$ . Con molti nodi attivi, invece, alcuni slot vengono sprecati a causa delle collisioni, mentre altri rimangono vuoti perché nessun nodo decide di trasmettere. Uno slot riuscito, o successful slot, è uno slot nel quale trasmette esattamente un nodo.

Efficienza di Slotted ALOHA

L’efficienza è la frazione di slot nei quali avviene una trasmissione riuscita. Supponiamo che siano presenti $N$ nodi sempre attivi e che ciascuno trasmetta, in ogni slot, con probabilità $p$ .

Affinché un determinato nodo sia l’unico a trasmettere, esso deve trasmettere con probabilità $p$ , mentre gli altri $N - 1$ nodi devono rimanere inattivi con probabilità $(1 - p)^{N - 1}$ . La probabilità relativa a un determinato nodo è quindi $p (1 - p)^{N - 1}$ .

Poiché il nodo trasmittente può essere uno qualsiasi degli $N$ nodi, l’efficienza complessiva è: $S = Np (1 - p)^{N - 1}$ Il valore che massimizza l’efficienza è $p^{*} = 1/ N$ . All’aumentare del numero di nodi, ciascuno deve quindi trasmettere con probabilità minore.

Sostituendo $p^{*} = 1/ N$ e facendo tendere $N$ all’infinito si ottiene:

$lim_{N \to \infty} (1 - \frac{1}{N})^{N - 1} = \frac{1}{e} \approx 0, 37$

L’efficienza massima di Slotted ALOHA è quindi circa $0, 37$ : con molti nodi attivi, soltanto il $37$ % degli slot contiene mediamente una trasmissione riuscita.

ALOHA puro

In ALOHA puro non esistono slot sincronizzati. Un nodo trasmette un frame immediatamente quando questo arriva.

Se si verifica una collisione, il nodo ritrasmette immediatamente con probabilità $p$ . Con probabilità $1 - p$ , attende un intervallo pari al tempo di trasmissione di un frame e ripete la scelta.

ALOHA puro è completamente decentralizzato, ma l’assenza degli slot aumenta l’intervallo nel quale una trasmissione può subire interferenze.

Efficienza di ALOHA puro

Si considera come unità di tempo il tempo necessario per trasmettere un frame. Supponiamo che il nodo $i$ inizi a trasmettere al tempo $t_{0}$ .

Affinché il frame venga ricevuto correttamente, nessun altro nodo deve iniziare a trasmettere:

nell’intervallo $(t_{0} - 1, t_{0}]$ , perché il suo frame si sovrapporrebbe all’inizio della trasmissione di $i$ ;
durante l’intero intervallo di trasmissione del frame di $i$ .

La probabilità che gli altri $N - 1$ nodi rimangano inattivi in ciascuno dei due intervalli è $(1 - p)^{N - 1}$ .

La probabilità che un determinato nodo trasmetta con successo è: $p (1 - p)^{2 (N - 1)}$ L’efficienza massima risultante è: $\frac{1}{2 e}$ L’efficienza massima di ALOHA puro è quindi la metà di quella di Slotted ALOHA.

CSMA: rilevamento della portante

Nei protocolli ALOHA, i nodi trasmettono senza verificare preventivamente l’attività del canale. CSMA - Carrier Sense Multiple Access introduce il rilevamento della portante: prima di trasmettere, un nodo ascolta il canale. Se rileva una trasmissione in corso, aspetta che il canale diventi libero. Il rilevamento della collisione prevede invece che il nodo continui ad ascoltare il canale anche durante la trasmissione. Se rileva un’interferenza, interrompe l’invio, attende un intervallo casuale e riprova. Questi meccanismi sono alla base di:

CSMA - Carrier Sense Multiple Access: rilevamento della portante;
CSMA/CD - CSMA with Collision Detection: rilevamento della portante e delle collisioni.

Ritardo di propagazione e collisioni in CSMA

Il rilevamento della portante non elimina completamente le collisioni a causa del ritardo di propagazione, cioè del tempo necessario affinché il segnale raggiunga gli altri nodi del canale.

La Figura 6.12 mostra quattro nodi, $A$ , $B$ , $C$ e $D$ . L’asse orizzontale rappresenta la loro posizione sul canale, mentre quello verticale rappresenta il tempo.

Al tempo $t_{0}$ , il nodo $B$ rileva il canale libero e inizia a trasmettere. I suoi bit si propagano nelle due direzioni lungo il mezzo trasmissivo.

Al tempo $t_{1} > t_{0}$ , il nodo $D$ deve inviare un frame. I bit di $B$ non hanno ancora raggiunto $D$ , che percepisce quindi il canale come libero e inizia a trasmettere. Poco dopo, le due trasmissioni interferiscono e si verifica una collisione.

Maggiore è il ritardo di propagazione, maggiore è la probabilità che un nodo inizi a trasmettere senza essersi ancora accorto di una trasmissione già in corso.

CSMA/CD: rilevamento delle collisioni

In CSMA semplice, i nodi possono continuare a trasmettere anche dopo una collisione. Con CSMA/CD, invece, interrompono la trasmissione non appena la rilevano.

L’interruzione anticipata evita di occupare il canale per trasmettere interamente un frame già danneggiato.

Una scheda di rete che utilizza CSMA/CD esegue le seguenti operazioni:

Riceve un datagramma dal livello di rete, costruisce il frame e lo memorizza nel proprio buffer.
Ascolta il canale. Se è libero, inizia a trasmettere; se è occupato, aspetta che termini la trasmissione in corso.
Durante l’invio, controlla la presenza di segnali provenienti dalle altre schede.
Se completa il frame senza rilevare interferenze, la trasmissione ha successo. Se rileva una collisione, interrompe immediatamente l’invio.
Dopo la collisione, aspetta un intervallo casuale e ripete il procedimento dal controllo del canale.

Binary exponential backoff

Dopo una collisione è necessario utilizzare un’attesa casuale. Se i nodi aspettassero tutti lo stesso intervallo fisso, potrebbero ritrasmettere contemporaneamente e collidere di nuovo.

Il tempo di backoff deve adattarsi al livello di congestione. Un intervallo troppo grande rallenta inutilmente la ritrasmissione quando sono coinvolti pochi nodi; un intervallo troppo piccolo aumenta la probabilità di nuove collisioni quando i nodi sono numerosi.

Con il binary exponential backoff, dopo l’ $n$ -esima collisione relativa allo stesso frame, il nodo sceglie casualmente:

$K \in 0, 1, 2, \dots, 2^{n} - 1$

In Ethernet, il tempo di attesa corrisponde al tempo necessario per trasmettere $K$ volte $512$ bit. Il valore massimo utilizzato per $n$ è $10$ .

Dopo la prima collisione, $K$ è scelto tra $0$ e $1$ . Se $K = 0$ , il nodo ricomincia subito ad ascoltare il canale; se $K = 1$ , aspetta il tempo di trasmissione di $512$ bit. Dopo la seconda collisione, $K$ è scelto tra $0$ , $1$ , $2$ e $3$ ; dopo la terza, tra i valori da $0$ a $7$ . Dopo dieci o più collisioni viene scelto uniformemente tra $0$ e $1023$ .

L’intervallo dei possibili valori raddoppia a ogni collisione, fino al limite massimo previsto, riducendo la probabilità che nodi già entrati in collisione scelgano nuovamente lo stesso istante di trasmissione.

Efficienza di CSMA/CD

Con un solo nodo attivo, CSMA/CD permette di utilizzare la velocità massima del canale, per esempio $10$ Mbps, $100$ Mbps o $1$ Gbps in Ethernet. Con molti nodi attivi, una parte del tempo viene invece persa nelle collisioni e nelle attese.

L’efficienza di CSMA/CD è la frazione media di tempo durante la quale vengono trasmessi frame senza collisioni, considerando molti nodi attivi con numerosi frame da inviare.

Indichiamo con $d_{prop}$ il massimo ritardo di propagazione tra due schede e con $d_{trasm}$ il tempo necessario per trasmettere un frame della massima dimensione. Per Ethernet a $10$ Mbps, $d_{trasm}$ è circa $1, 2$ ms. $Efficienza = \frac{1}{1 + 5 d _{prop} / d _{trasm}}$ Quando $d_{prop}$ tende a $0$ , l’efficienza tende a $1$ , perché le collisioni vengono rilevate quasi immediatamente e la capacità sprecata si riduce.

Protocolli senza collisioni

I protocolli senza collisioni stabiliscono in anticipo quale nodo può trasmettere, utilizzando meccanismi di prenotazione o rotazione.

Protocollo bit map

Con $N$ nodi, il tempo viene inizialmente diviso in $N$ mini-slot, ciascuno destinato alla trasmissione di un bit. Ogni nodo inserisce nel proprio mini-slot:

$1$ se vuole trasmettere;
$0$ se non ha frame da inviare.

Al termine della fase di prenotazione si ottiene una mappa di bit che indica quali nodi devono trasmettere. Le trasmissioni possono quindi avvenire in ordine, senza collisioni.

Binary Backward Counting

Nel Binary Backward Counting, ogni nodo possiede un identificatore binario. I nodi che vogliono trasmettere confrontano gli ID un bit alla volta, iniziando dal bit più significativo. Quando nella stessa posizione alcuni nodi trasmettono $0$ e altri $1$ , quelli che hanno trasmesso $0$ abbandonano la competizione. Il confronto continua finché rimane un solo nodo. Supponiamo che i nodi $A$ , $B$ , $C$ e $D$ abbiano rispettivamente gli ID $0010$ , $1010$ , $0100$ e $1100$ :

Nel primo mini-slot vengono confrontati i bit più significativi: $A : 0$ , $B : 1$ , $C : 0$ e $D : 1$ .
I nodi $A$ e $C$ vengono eliminati perché hanno trasmesso $0$ .
Nel mini-slot successivo vengono confrontati i secondi bit di $B$ e $D$ : $B : 0$ e $D : 1$ .
Il nodo $D$ vince e può trasmettere.

Il meccanismo può risultare poco equo, perché i nodi con ID binari più elevati sono avvantaggiati. Gli ID possono inoltre essere ricavati dagli indirizzi MAC, rendendo il vantaggio dipendente dall’identità del dispositivo.

Taking Turns Protocol

Nel Taking Turns Protocol, i nodi accedono al canale a turno, evitando così le collisioni.

Una possibile implementazione è il token passing: i nodi sono organizzati in un anello logico e un token viene passato da un nodo al successivo. Solo il nodo che possiede il token può utilizzare il canale e, dopo aver terminato la trasmissione oppure dopo un intervallo massimo $T$ , deve cederlo al nodo seguente.

Un’altra implementazione è il polling, nella quale un nodo centrale interroga a turno gli altri nodi e concede loro il permesso di trasmettere.

Il protocollo presenta però alcuni problemi: il guasto di un nodo può interrompere il passaggio del token, il token può andare perso e tutti i nodi devono essere inseriti correttamente nell’anello logico. Per questo motivo, le implementazioni reali prevedono meccanismi di controllo e recupero.

Ethernet

Diffusione ed evoluzione di Ethernet

Ethernet ha pressoché conquistato il mercato delle reti cablate è diventata di gran lunga la tecnologia più diffusa per le LAN cablate, situazione che sembra destinata a perdurare anche nel prossimo futuro. Si potrebbe affermare che Ethernet è stata per le reti locali ciò che Internet è stata per la rete globale.

Alla fine degli anni ’90, la maggior parte delle aziende e delle università aveva sostituito le proprie LAN con installazioni Ethernet basate su una topologia a stella con hub. In queste installazioni, gli host e i router erano collegati direttamente a un hub.

Hub: dispositivo di livello fisico che agisce sui singoli bit anziché sui frame. Quando un bit, rappresentato da 0 o 1, arriva a una delle sue interfacce, l’hub lo rigenera, ne amplifica la potenza e lo trasmette attraverso tutte le altre interfacce.

Una rete Ethernet con topologia a stella basata su hub è quindi una LAN broadcast, poiché ogni volta che l’hub riceve un bit da una delle sue interfacce ne invia una copia a tutte le altre. Se l’hub riceve contemporaneamente frame provenienti da due interfacce differenti, si verifica una collisione e i nodi che hanno generato i frame devono ritrasmetterli.

Successivamente, le installazioni Ethernet continuarono a utilizzare una topologia a stella, ma l’hub centrale venne sostituito da uno switch. Lo switch non solo consente di realizzare una rete priva di collisioni, ma è anche un vero e proprio commutatore di pacchetti store-and-forward. A differenza dei router, che operano fino al livello 3, gli switch si limitano normalmente al livello 2.

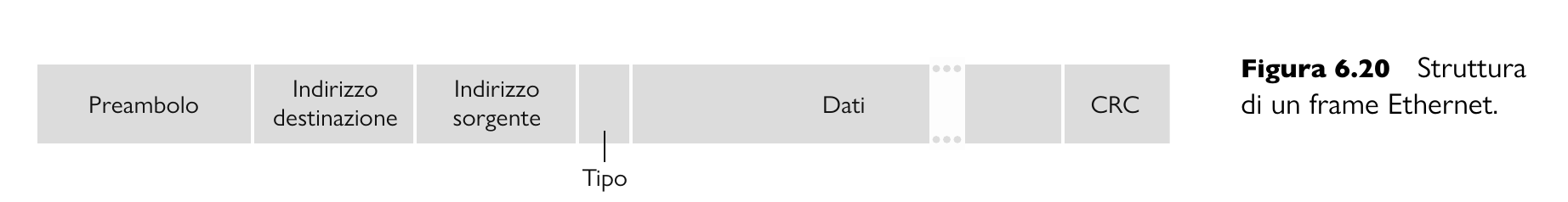

Struttura del frame Ethernet

Sebbene il payload di un frame Ethernet sia normalmente un datagramma IP, Ethernet può trasportare anche altri tipi di pacchetti appartenenti al livello di rete.

Si supponga che la scheda di rete trasmittente $A$ abbia indirizzo MAC AA-AA-AA-AA-AA-AA e che la scheda ricevente $B$ abbia indirizzo MAC BB-BB-BB-BB-BB-BB. La scheda di rete $A$ incapsula il datagramma IP in un frame Ethernet e lo passa al livello fisico. La scheda di rete $B$ riceve il frame dal livello fisico, estrae il datagramma IP e lo trasferisce al livello di rete.

Il frame Ethernet comprende sei campi.

Campo dati, da 46 a 1500 byte: contiene il datagramma IP. L’unità massima di trasmissione di Ethernet, indicata come MTU — Maximum Transfer Unit, è pari a 1500 byte. Se un datagramma IP supera tale valore, l’host deve frammentarlo. Se invece il datagramma IP è più piccolo della dimensione minima del campo dati, pari a 46 byte, il campo deve essere riempito fino a raggiungere tale dimensione. I dati trasferiti al livello di rete contengono quindi sia il datagramma IP sia gli eventuali byte di riempimento, che vengono rimossi utilizzando il campo Lunghezza dell’intestazione del datagramma IP.
Indirizzo di destinazione, 6 byte: contiene l’indirizzo MAC della scheda di rete destinataria, nell’esempio BB-BB-BB-BB-BB-BB. Quando la scheda di rete $B$ riceve un frame Ethernet contenente il proprio indirizzo oppure l’indirizzo MAC broadcast, trasferisce il contenuto del campo dati al livello di rete.
Indirizzo sorgente, 6 byte: contiene l’indirizzo MAC della scheda che trasmette il frame, nell’esempio AA-AA-AA-AA-AA-AA.
Tipo: consente a Ethernet di supportare diversi protocolli di rete. Oltre a IP, gli host possono infatti supportare altri protocolli di rete e utilizzare protocolli differenti per applicazioni differenti. La scheda di rete ricevente deve quindi sapere a quale protocollo di rete consegnare il contenuto del campo dati di ogni frame ricevuto. IP e gli altri protocolli di rete dispongono ciascuno di un proprio numero di tipo standardizzato. Lo stesso principio si applica ad ARP: un frame ARP presenta nel campo Tipo il valore esadecimale 0806.
CRC - Controllo a ridondanza ciclica, 4 byte: consente alla scheda di rete ricevente di rilevare la presenza di errori nei bit del frame, secondo il meccanismo richiamato nel Paragrafo 6.2.3.
Preambolo, 8 byte: i frame Ethernet iniziano con un campo formato da otto byte. I primi sette presentano la sequenza di bit 10101010, mentre l’ultimo presenta la sequenza 10101011. I primi sette byte servono a risvegliare le schede di rete riceventi e a sincronizzarne il clock con quello della scheda trasmittente.

La sincronizzazione è necessaria perché, a seconda del tipo di LAN Ethernet, la scheda di rete $A$ tenta di trasmettere il frame a 10 Mbps, 100 Mbps oppure 1 Gbps, ma il tasso effettivo presenta sempre una variazione rispetto al valore esatto previsto. Tale variazione non è nota a priori alle altre schede della LAN. Il ricevente utilizza quindi i primi sette byte del preambolo per sincronizzarsi con il clock della scheda di rete $A$ . Gli ultimi due bit del preambolo, corrispondenti ai primi due 1 consecutivi, avvisano la scheda di rete $B$ che stanno per iniziare i campi significativi del frame.

Servizio senza connessione e non affidabile

Tutte le tecnologie Ethernet forniscono al livello di rete un servizio senza connessione. Quando una scheda di rete vuole inviare un datagramma a un host della rete, lo incapsula semplicemente in un frame Ethernet e lo immette nella LAN, senza effettuare alcun handshake preventivo con il destinatario. Tale servizio è analogo al servizio senza connessione offerto dai datagrammi IP al livello 3 e da UDP al livello 4.

Ethernet fornisce inoltre al livello di rete un servizio non affidabile. Quando la scheda di rete $B$ riceve un frame proveniente da $A$ , esegue il controllo CRC, ma non invia alcun acknowledgement, né quando il frame supera il controllo né quando viene rilevato un errore. In quest’ultimo caso il frame viene semplicemente scartato. Di conseguenza, $A$ non sa se il frame trasmesso abbia superato il controllo CRC.

L’assenza di un servizio affidabile al livello di collegamento contribuisce a mantenere Ethernet semplice ed economica, ma comporta la possibilità che il flusso dei datagrammi consegnati al livello di rete presenti delle lacune.

Il modo in cui l’applicazione dell’host $B$ rileva tali lacune dipende dall’uso di TCP o UDP. Se l’applicazione utilizza UDP, vedrà direttamente le lacune nei dati. Se invece utilizza TCP, l’host $B$ non invia un acknowledgement per i dati contenuti nei frame scartati.

Cavi

La trasmissione attraverso un cavo è influenzata dal modo in cui questo è stato realizzato. Tra i principali fattori da considerare vi sono il passaggio della corrente e la lunghezza del cavo.

Il passaggio di corrente induce un campo magnetico, che genera a sua volta una corrente indotta. Questa scorre in verso opposto rispetto al flusso di corrente iniziale, esercitando quindi una vera e propria opposizione. Anche i cavi adiacenti possono generare campi magnetici e, di conseguenza, flussi opposti: questo fenomeno prende il nome di diafonia.

La lunghezza del cavo è direttamente proporzionale alla sua resistenza. Per coprire grandi distanze è quindi necessario utilizzare dei ripetitori.

I cavi di rame sono costituiti dalle seguenti parti:

Conduttore: elemento attraverso il quale avviene la trasmissione.
Jacket: materiale isolante esterno.
Shield: schermatura complessiva applicata a tutti i cavi.
Foil: schermatura applicata a una coppia di cavi.

In base alla schermatura utilizzata, si distinguono diverse tipologie di cavo:

UTP - Unshielded Twisted Pair;
STP - Shielded Twisted Pair;
FTP - Foiled Twisted Pair;
SFTP - Shielded Foiled Twisted Pair.

Si distinguono anche diversi tipologie di cavo di rame in base alla velocità e frequenza:

Cat5: supporta una velocità massima di 100 Mbps e opera a una frequenza di 100 MHz.
Cat5e — Cat5 enhanced: segue maggiormente gli standard IEE, supporta una velocità massima di 1 Gbps e opera a una frequenza di 100 MHz.
Cat6: supporta una velocità massima di 10 Gbps e opera a una frequenza di 250 MHz.
Cat6a: supporta una velocità massima di 10 Gbps, consente di coprire distanze maggiori rispetto alla Cat6 e opera a una frequenza di 500 MHz.

Connettore RJ-45

Il connettore RJ-45 costituisce la terminazione dei cavi utilizzati nelle reti Ethernet. È un connettore di tipo 8P8C, ossia formato da otto posizioni e otto contatti.

Esistono due schemi di cablaggio, T568A e T568B, che differiscono per l’inversione delle coppie 2 e 3. Il T568B è lo schema preferito nei sistemi più recenti, secondo lo standard ANSI/TIA, definito dall’American National Standards Institute e dalla Telecommunications Industry Association.

La disposizione dei pin nello schema T568B è la seguente:

Pin	Colore	Polarità	Utilizzo
1	bianco/arancione	$+$	Trasmissione (Tx)
2	arancione	$-$	Trasmissione (Tx)
3	bianco/verde	$+$	Ricezione dati (Rx)
4	blu	$-$	Dati bidirezionali (Bi3)
5	bianco/blu	$+$	Dati bidirezionali (Bi3)
6	verde	$-$	Ricezione dati (Rx)
7	bianco/marrone	$+$	Dati bidirezionali (Bi4)
8	marrone	$-$	Dati bidirezionali (Bi4)
La polarità opposta dei segnali trasmessi nei cavi twisted pair permette di ridurre facilmente gli effetti del rumore. Si supponga che un bit venga trasmesso mediante due segnali con polarità opposta: sul primo cavo, indicato con $A$ , viene trasmesso $+ 1, V$ , mentre sul secondo, indicato con $B$ , viene trasmesso $- 1, V$ .

Nei sistemi differenziali, l’informazione è rappresentata dalla differenza tra i due segnali. Il valore risultante è quindi:

$1, V - (- 1, V) = 1, V + 1, V = 2, V$

Si supponga ora di introdurre un rumore di $+ 0.5, V$ sul cavo, e quindi su entrambi i conduttori della coppia. Il primo segnale assume il valore $1.5, V$ , mentre il secondo assume il valore $- 0.5, V$ . Calcolando nuovamente la differenza si ottiene:

$(1, V + 0.5, V) - (0.5, V - 1, V) = 1.5, V - (- 0.5, V) = 1.5, V + 0.5, V = 2, V$

Il rumore, essendo presente nello stesso modo su entrambi i segnali, viene eliminato dalla sottrazione. Il valore differenziale rimane quindi pari a $2, V$ .

Standard e mezzi fisici Ethernet

Ethernet non è un singolo standard di protocollo, ma comprende numerose tecnologie con denominazioni differenti, tra cui:

10BASE-T;
10BASE-2;
100BASE-T;
1000BASE-LX;
10GBASE-T.
…

Queste e molte altre tecnologie Ethernet sono standardizzate dai gruppi di lavoro IEEE 802.3 CSMA/CD (CSMA/CD viene usato per gestire l’accesso al canale condiviso).

Le tecnologie standardizzate Ethernet presentano una denominazione fissa:

Velocità: un numero che indica la velocità dello standard.
Tipologia di traffico: BASE in quanto trasferisce solo traffico Ethernet.
Mezzo fisico: un’etichetta che ne specifica il mezzo fisico

Codifica e decodifica di Manchester

La codifica di Manchester nasce per risolvere alcune criticità relative alla trasmissione dei dati:

Ambiguità delle lunghe sequenze: la codifica di Manchester impone transizioni obbligatorie durante la trasmissione dei bit. In questo modo diventa più semplice riconoscere eventuali malfunzionamenti e interruzioni della trasmissione.
Sincronizzazione precaria: ogni bit contiene al proprio interno una transizione, impedendo la perdita della sincronizzazione.

La codifica viene realizzata mediante un’operazione di XOR tra il segnale di clock e il segnale dati. Ogni bit viene codificato mediante un fronte di salita per il valore 1 oppure un fronte di discesa per il valore 0. In questo modo, il bitstream e il segnale di clock vengono, in un certo senso, trasmessi contemporaneamente.

La codifica di Manchester è tuttavia influenzata dalla polarità del segnale trasmesso. Se il segnale codificato viene invertito, anche la sua decodifica risulta invertita. Questo problema può essere risolto mediante la codifica di Manchester differenziale.

La codifica di Manchester differenziale rende la codifica insensibile alla polarità del segnale. Ogni bit presenta almeno una transizione a metà del periodo di clock. Il valore del bit dipende invece dalla presenza o dall’assenza di una transizione, in particolare di un fronte di salita, all’inizio del periodo di clock:

Bit 0: presenza di una transizione.
Bit 1: assenza di una transizione.

Gigabit Ethernet

Il Gigabit Ethernet raggiunge una velocità di $1000 Mbit/s$ , cioè $1 Gbit/s$ . Lo standard 1000BASE-T è progettato per utilizzare il cablaggio Ethernet in rame già presente negli edifici, costituito da quattro coppie di fili intrecciati, dette doppini. L’aumento di velocità non viene ottenuto semplicemente aumentando la frequenza, perché ciò renderebbe il collegamento più sensibile ad attenuazione, rumore e interferenze; vengono invece combinate trasmissione parallela, segnalazione multilivello, funzionamento full-duplex ed elaborazione digitale.

Varianti del Gigabit Ethernet

Standard	Mezzo trasmissivo	Segmento massimo	Caratteristiche
1000BASE-SX	Fibra ottica	$550 m$	Fibra multimodale da $50$ o $62, 5 μ m$
1000BASE-LX	Fibra ottica	$5000 m$	Fibra monomodale da $10 μ m$ o multimodale da $50$ e $62, 5 μ m$
1000BASE-CX	Due coppie STP	$25 m$	Doppino intrecciato schermato
1000BASE-T	Quattro coppie UTP	$100 m$	Cablaggio Ethernet in rame

Passaggio da 100 Mbit/s a 1 Gbit/s

Il percorso verso 1000BASE-T viene schematizzato attraverso cinque scelte principali:

Rimozione della codifica 4B5B. Eliminando questo overhead, la capacità simbolica considerata passa da $100$ a $125 Mbit/s$ .
Utilizzo simultaneo dei quattro doppini. I quattro canali portano la capacità complessiva da $125$ a $4 \cdot 125 = 500 Mbit/s$ (possibile grazie alla cancellazione dell’eco).
Trasmissione full-duplex. Ogni coppia viene usata contemporaneamente per trasmettere e ricevere.
Cinque livelli Al posto dei tre livelli della codifica MLT-3 vengono impiegati cinque livelli di segnale usando PAM-5.
Forward Error Correction. La ridondanza introdotta attraverso permette di migliorare la resistenza agli errori (attraverso Trellis Coded Modulation)

Intervalli simbolici e velocità

1000BASE-T divide la trasmissione in 125 milioni di intervalli al secondo. Ogni intervallo dura quindi:

T = \frac{1}{125 \cdot 1 0 ^{6}} = 8 ns

Durante ciascun intervallo vengono inviati contemporaneamente quattro livelli elettrici, uno su ogni doppino. Questi quattro livelli non rappresentano quattro dati separati, ma vengono interpretati insieme come un’unica combinazione.

Ogni combinazione permette di rappresentare un byte, cioè otto bit. Di conseguenza, il sistema trasferisce un byte ogni 8 nanosecondi: $125 \cdot 1 0^{6} intervalli/s \cdot 8 bit/intervallo 1 0^{9} bit/s$ La velocità complessiva è quindi pari a un miliardo di bit al secondo. Poiché ogni doppino può assumere cinque livelli differenti, le combinazioni teoricamente disponibili sono: $5^{4} = 625$ Per rappresentare tutti i possibili valori di un byte ne sarebbero sufficienti 256, perché: $2^{8} = 256$

Le combinazioni disponibili in più non corrispondono a un ulteriore bit di dati. Vengono invece utilizzate dal sistema di codifica per scegliere sequenze di segnali più facilmente riconoscibili e più resistenti agli errori causati dal rumore.

PAM-5 e rappresentazione a quattro dimensioni

tecnica di modulazione che consente a ogni doppino di assumere uno tra cinque livelli logici, rappresentabili come $- 2$ , $- 1$ , $0$ , $+ 1$ e $+ 2$ . Questi valori identificano livelli del segnale e non devono necessariamente essere interpretati come tensioni espresse in volt.

Poiché vengono usati quattro doppini, il simbolo trasmesso può essere rappresentato mediante una quadrupla:

$(s_{1}, s_{2}, s_{3}, s_{4})$

Ogni componente identifica il livello presente su uno dei quattro canali. Una possibile combinazione è, per esempio, $(- 1, + 2, 0, + 1)$ . Non si tratta di quattro messaggi separati, ma di un unico simbolo complessivo descritto da quattro coordinate; per questo si parla di segnalazione a quattro dimensioni.

Il numero teorico di combinazioni è: $5^{4} = 625$

Lo spazio dei simboli corrisponde a una capacità teorica di $lo g_{2} (625) \approx 9$ bit. Non tutte le 625 combinazioni rappresentano dati: parte dello spazio viene utilizzata per controllo, ridondanza e protezione dagli errori.

Utilizzo dei quattro doppini e full-duplex

Nel Fast Ethernet vengono normalmente impiegate due coppie: una per la trasmissione e una per la ricezione. In 1000BASE-T vengono invece utilizzati contemporaneamente tutti e quattro i doppini. Su ogni coppia viaggiano nello stesso momento:

il segnale trasmesso dal dispositivo locale;
il segnale proveniente dal dispositivo remoto;
l’eco prodotta dal segnale locale;
rumore e interferenze presenti sul collegamento.

Cancellazione dell’eco: procedimento con cui il ricevitore, conoscendo il segnale generato localmente, ne stima l’effetto sul cavo e lo sottrae dal segnale complessivamente osservato: $segnale ricevuto = segnale remoto + eco locale + rumore$ L’eco stimata viene rimossa per ricostruire il segnale remoto. La stima deve essere aggiornata continuamente, perché le caratteristiche del collegamento dipendono dalla lunghezza del cavo, dai connettori, dalla temperatura e dalle interferenze ambientali.

Sincronizzazione del collegamento

Il ricevitore deve riconoscere con precisione gli intervalli simbolici, ciascuno della durata di: $8 ns$

Per mantenere stabile il riferimento temporale, il collegamento non rimane completamente inattivo quando non vengono trasmessi frame. I dispositivi continuano infatti a scambiarsi simboli Idle, che permettono al ricevitore di mantenere il sincronismo, controllare la qualità del collegamento e riconoscere rapidamente l’arrivo di nuovi dati.

La sincronizzazione viene facilitata anche dallo scrambling. Prima della trasmissione, la sequenza dei dati viene rielaborata in modo da evitare successioni troppo regolari o lunghi periodi con poche variazioni del segnale. In questo modo il ricevitore dispone di un numero sufficiente di cambiamenti elettrici per ricostruire correttamente il ritmo della trasmissione. Lo scrambling non modifica l’informazione originale, perché il ricevitore applica il procedimento inverso per recuperare i dati.

Infine, uno dei due dispositivi assume il ruolo di riferimento temporale, detto Master, mentre l’altro, detto Slave, adatta il proprio clock al segnale ricevuto. Questa organizzazione evita che i due apparati utilizzino riferimenti temporali indipendenti e contribuisce a mantenere stabile la comunicazione.

Filtro DuoBinary

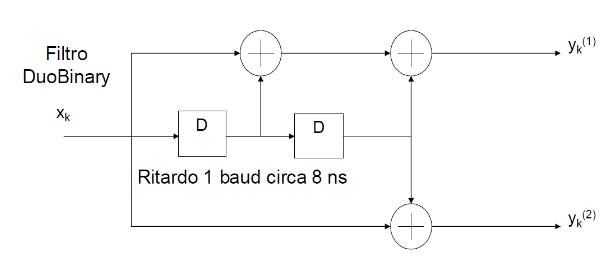

Il filtro DuoBinary interviene sulla codifica del segnale. Il bit $x_{k}$ viene distribuito su più percorsi; gli elementi indicati con $D$ introducono ritardi pari a un byte, cioè circa $8 ns$ , mentre i sommatori combinano il valore corrente con valori ritardati, producendo le due uscite $y_{k}^{(1)}$ e $y_{k}^{(2)}$ .

Il procedimento:

sdoppia il segnale in ingresso;
introduce un ritardo su uno dei percorsi;
combina simboli correnti e precedenti;
rappresenta un simbolo mediante due simboli codificati;
restringe lo spettro occupato dal segnale.

Il prezzo della riduzione dello spettro è l’introduzione di memoria: il simbolo prodotto non dipende soltanto dal bit corrente, ma anche dai bit elaborati negli intervalli precedenti. Raddoppiando il numero di bit per rappresentare un bit d’informazione, gli errori peseranno meno sull’informazione complessiva

Trellis Coded Modulation

La Trellis Coded Modulation introduce ridondanza e limita le successioni di simboli ammesse. in questo esempio un bit informativo produce due bit codificati e il codificatore viene descritto mediante un automa a quattro stati: $0$ , $1$ , $2$ e $3$ .

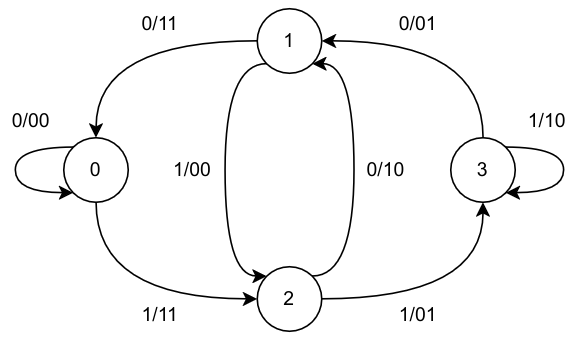

Le etichette delle transizioni hanno la forma ingresso/uscita: Poiché da ogni stato sono possibili soltanto alcune transizioni, non tutte le sequenze di coppie di bit costituiscono una codifica valida. Il ricevitore può quindi sfruttare sia i simboli osservati sia la coerenza dell’intera sequenza per individuare eventuali errori. La distanza di Hamming tra le coppie ricevute e quelle associate ai diversi percorsi fornisce la metrica utilizzata nella decodifica.

Decodifica mediante algoritmo di Viterbi

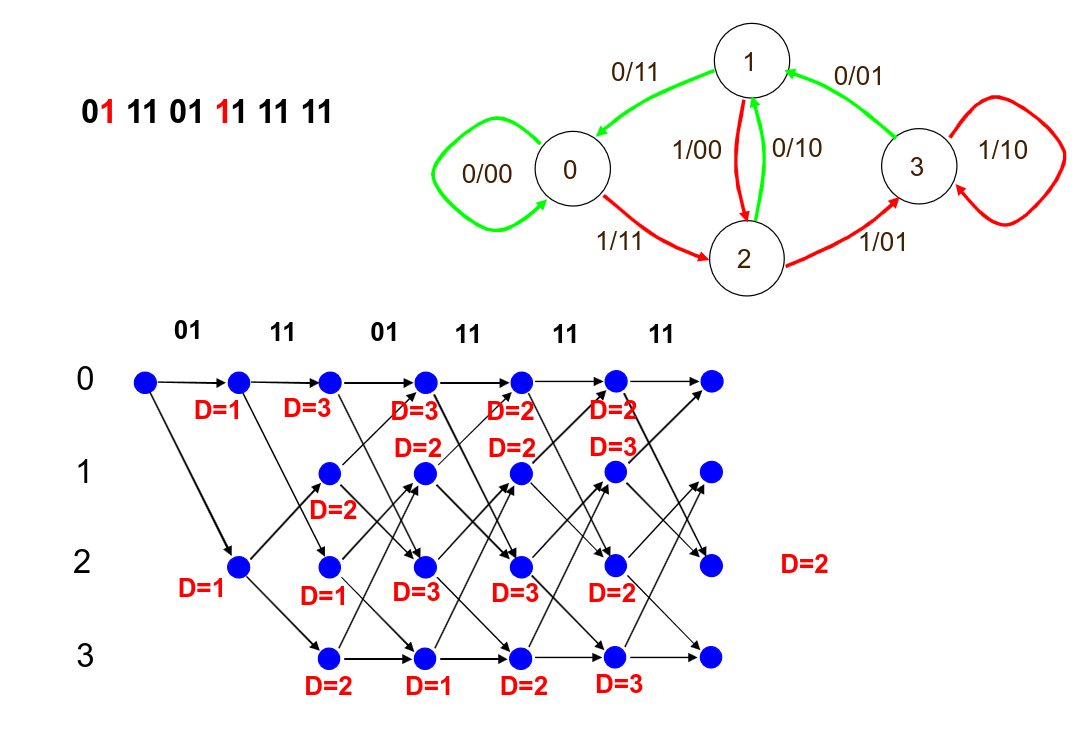

L’algoritmo di Viterbi usa l’automa a stati finiti della Trellis per decodificare, per ogni ramo viene calcolata la distanza di Hamming, cioè il numero di bit differenti. Tale distanza viene sommata alla metrica del percorso precedente. Quando più percorsi raggiungono lo stesso stato, viene conservato soltanto quello con metrica cumulativa minore, detto percorso superstite. Al termine viene scelto il percorso complessivamente meno distante dalla sequenza ricevuta.

la sequenza informativa è: $011001$
Il codificatore produce: $001101011111$

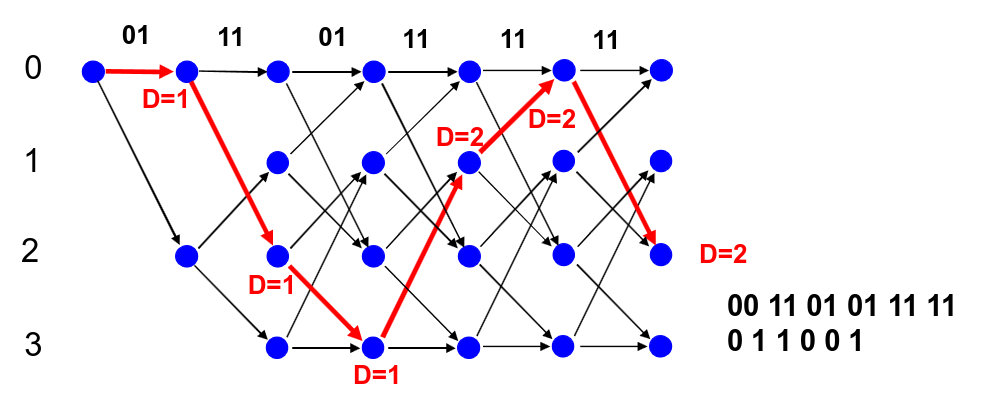

Dopo la trasmissione viene ricevuta la sequenza: $011101111111$ La prima e la quarta coppia differiscono dalla sequenza codificata. Partendo dallo stato $0$ , le metriche superstiti evolvono nel seguente modo: La metrica finale minima è $D = 2$ nello stato $2$ . Il percorso corrispondente ricostruisce la sequenza iniziale $011001$ , nonostante le due alterazioni introdotte durante la trasmissione. Questa codifica migliora l’affidabilità, ma non garantisce la correzione di qualsiasi errore. Se il disturbo è troppo elevato, il frame può risultare comunque danneggiato; il controllo finale del frame permette di rilevarlo e l’eventuale ritrasmissione può essere gestita dai protocolli dei livelli superiori.

Switch, Hub, Bridge, router e VLAN

Funzionamento del bridge

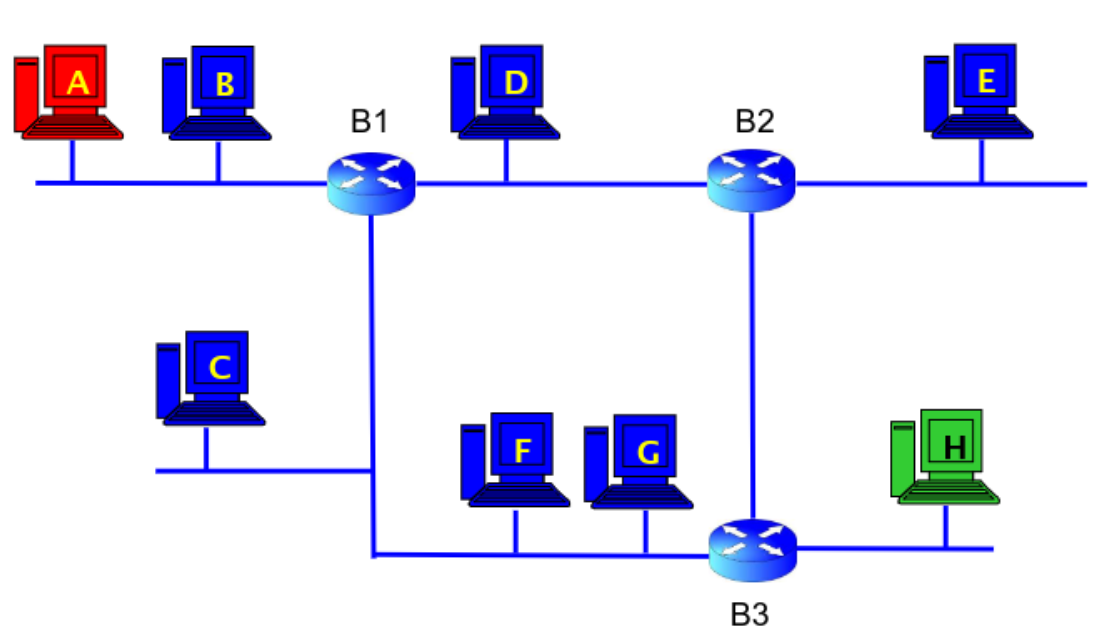

Il bridge riceve una trama su una delle proprie porte, ne esamina gli indirizzi MAC sorgente e MAC destinazione e consulta una tabella che associa ciascun indirizzo MAC alla porta attraverso cui il dispositivo corrispondente è raggiungibile. La tabella viene costruita dinamicamente mediante autoapprendimento: ogni volta che il bridge riceve una trama, registra l’indirizzo MAC sorgente e la porta di ingresso. In questo modo apprende progressivamente la posizione dei dispositivi senza richiedere una configurazione manuale.

Dopo aver appreso l’indirizzo sorgente, il bridge decide come trattare la trama in base all’indirizzo destinazione. Se la destinazione è presente nella tabella e si trova su una porta diversa da quella di ingresso, la trama viene inoltrata esclusivamente su quella porta. Se sorgente e destinazione appartengono allo stesso segmento, il bridge filtra la trama e non la inoltra sulle altre porte. Se, invece, l’indirizzo destinazione non è ancora conosciuto, la trama viene replicata su tutte le porte tranne quella da cui è arrivata. Lo stesso comportamento viene adottato per le trame broadcast.

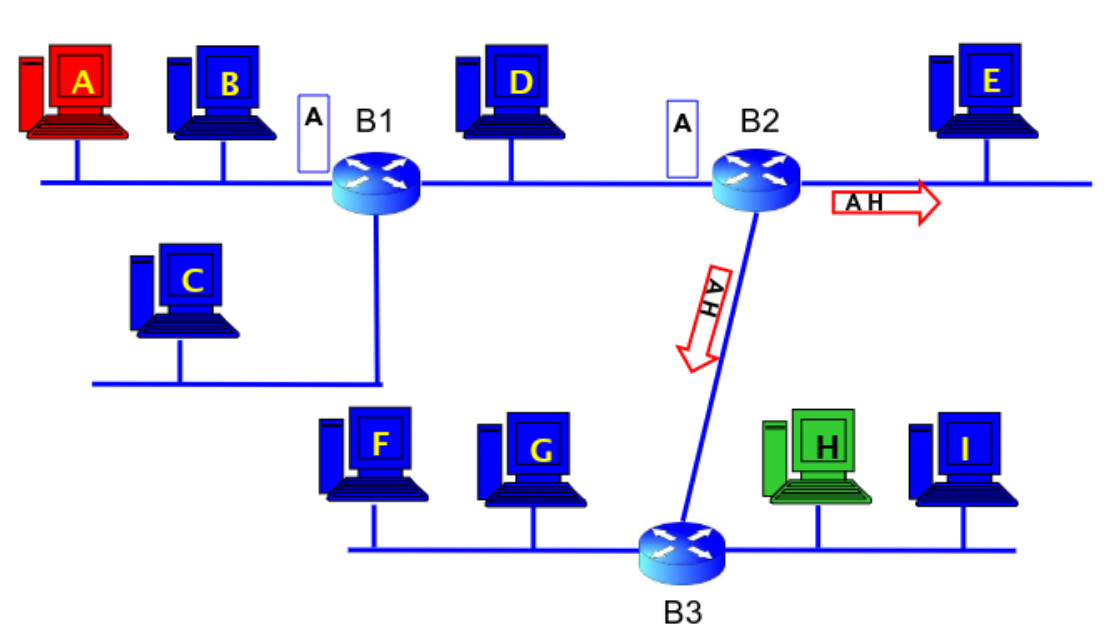

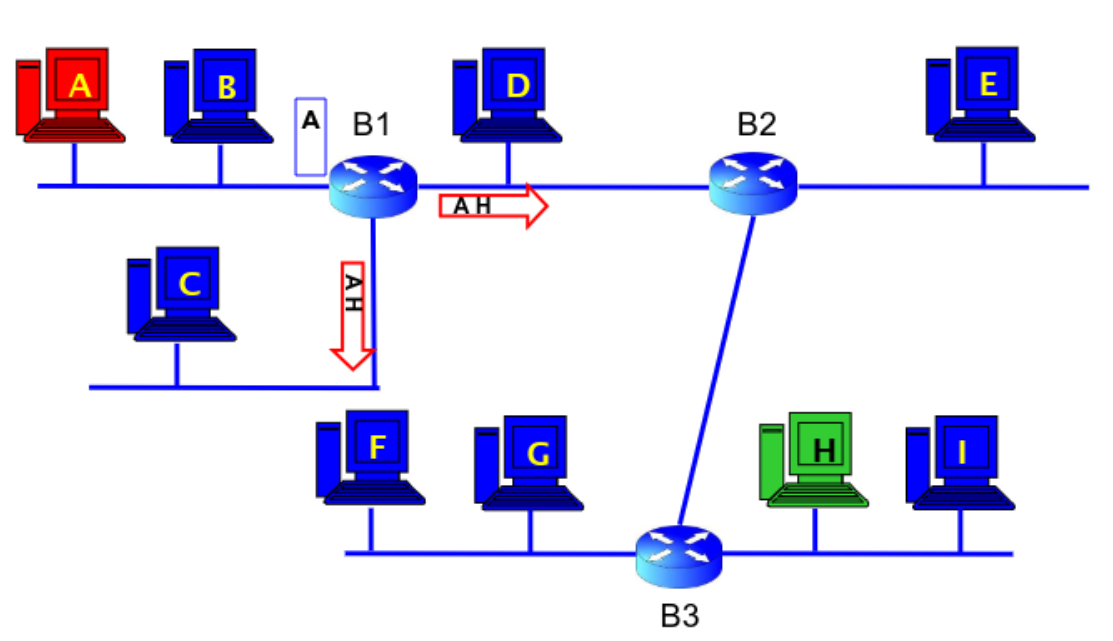

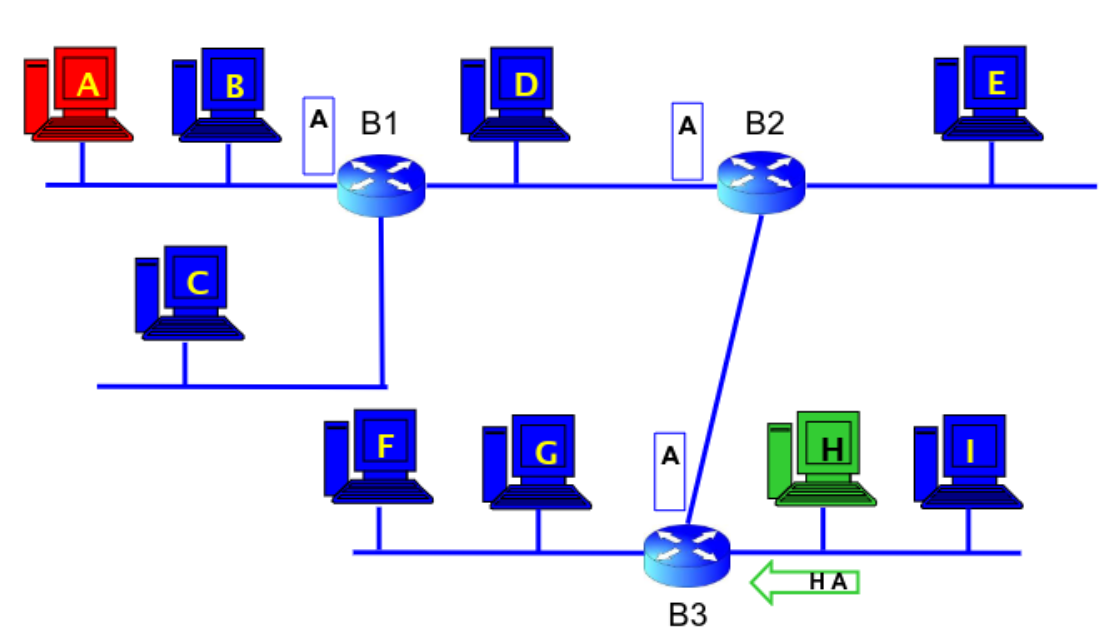

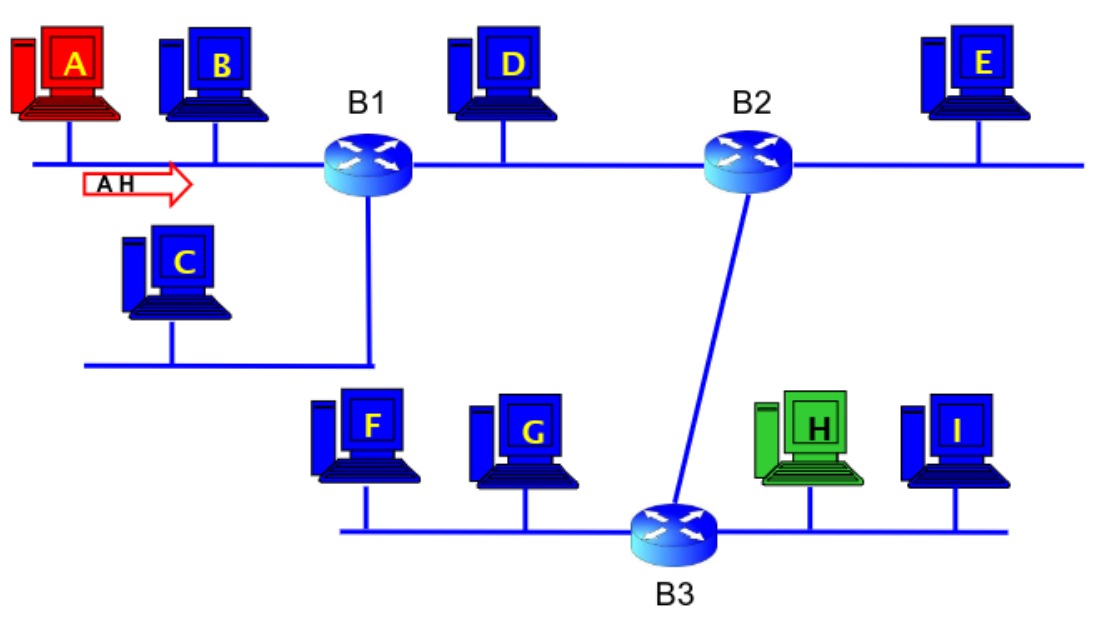

Nell’esempio mostrato, quando il nodo $A$ invia inizialmente una trama al nodo $H$ , i bridge apprendono progressivamente su quali porte è raggiungibile $A$ ; poiché la posizione di $H$ non è ancora nota, la trama viene inoltrata sui diversi segmenti della rete.

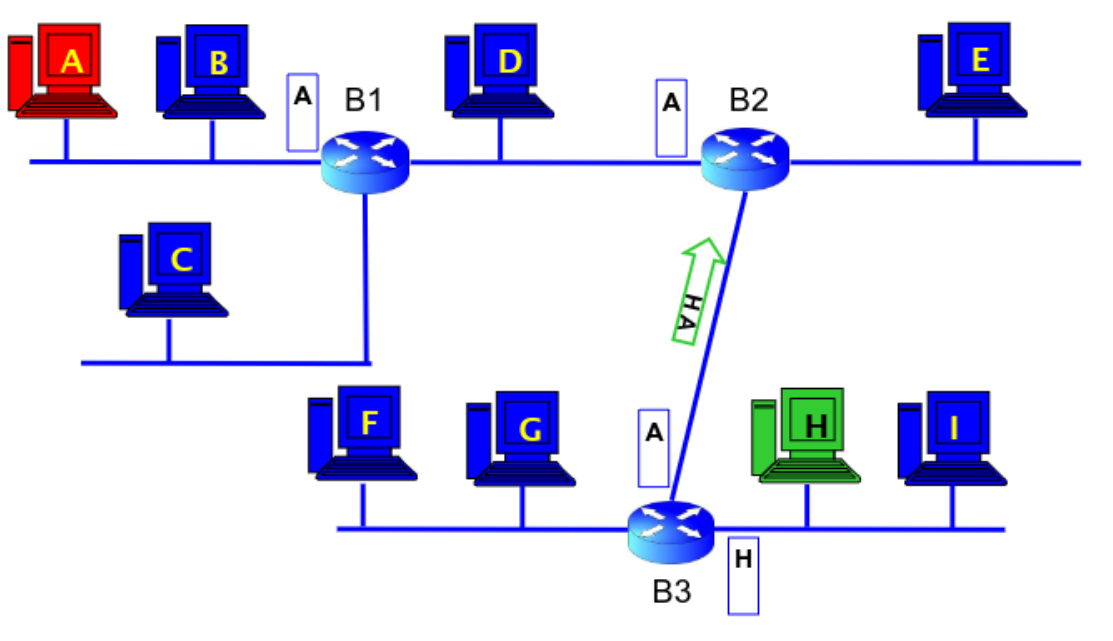

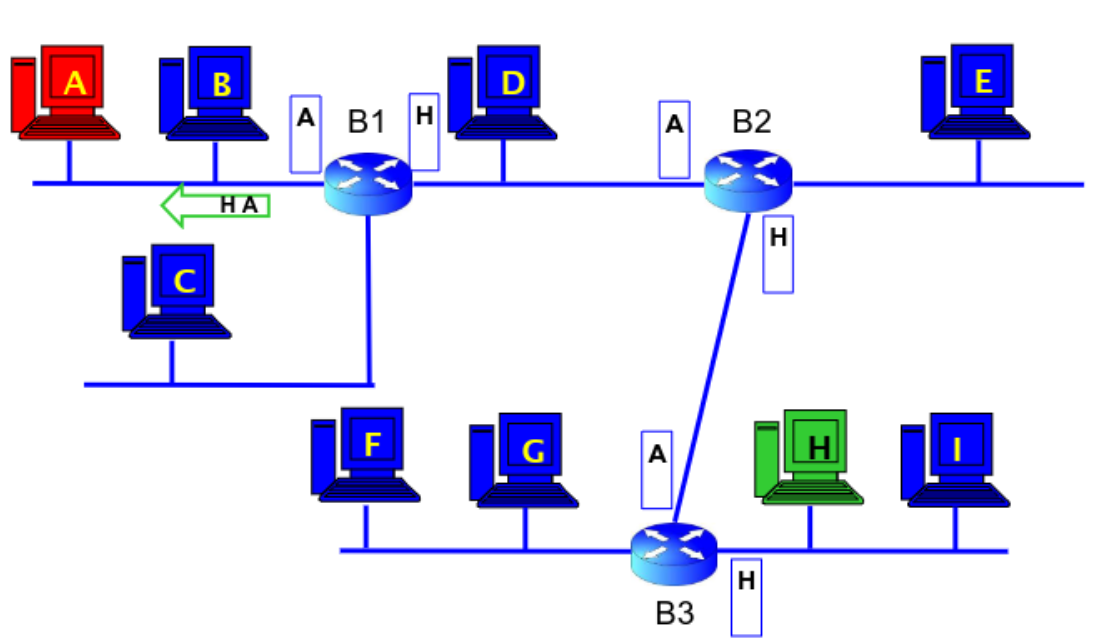

Quando $H$ risponde, i bridge apprendono anche la sua posizione e possono inoltrare la risposta soltanto lungo il percorso necessario per raggiungere $A$ .

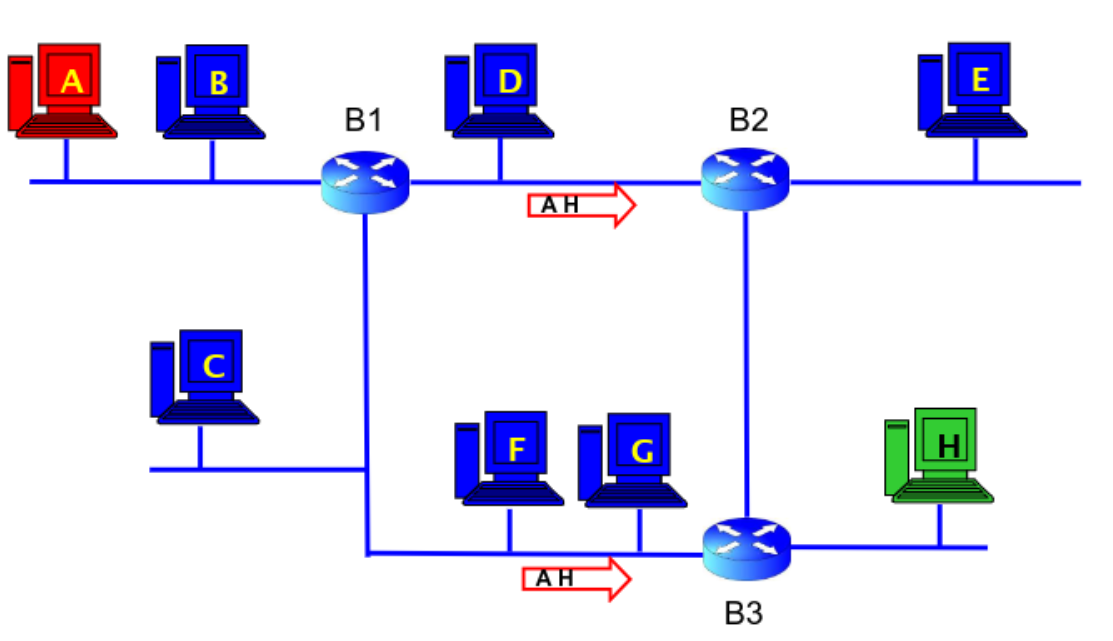

La presenza di collegamenti ridondanti può tuttavia provocare la duplicazione e la circolazione delle trame tra i bridge, poiché una rete Ethernet non impedisce autonomamente la formazione di percorsi ciclici.

Funzionamento degli switch

Il ruolo di uno switch è ricevere i frame in ingresso e inoltrarli sui collegamenti in uscita. Lo switch è trasparente ai nodi: un nodo indirizza il frame a un altro nodo e lo immette nella LAN senza sapere che uno switch riceverà il frame e provvederà a inoltrarlo.

La velocità con cui i frame raggiungono una determinata interfaccia di uscita può temporaneamente superare la capacità del collegamento associato a quell’interfaccia. Per questo motivo lo switch utilizza buffer nei quali conservare temporaneamente i frame.

Filtraggio: funzionalità mediante la quale lo switch determina se un frame debba essere inoltrato attraverso una determinata interfaccia oppure scartato.

Inoltro: operazione con cui lo switch individua l’interfaccia verso cui il frame deve essere diretto e lo invia attraverso tale interfaccia.

Le operazioni di filtraggio e inoltro vengono eseguite utilizzando una tabella di commutazione. La tabella contiene voci relative ad alcuni nodi della LAN, ma non necessariamente a tutti. Ogni voce comprende:

l’indirizzo MAC del nodo;
l’interfaccia dello switch che conduce al nodo;
il momento in cui la voce relativa al nodo è stata inserita nella tabella.

Si consideri un frame con indirizzo MAC di destinazione DD-DD-DD-DD-DD-DD, ricevuto dallo switch attraverso l’interfaccia $x$ . Lo switch cerca tale indirizzo nella propria tabella di commutazione. Possono verificarsi tre casi.

L’indirizzo non è presente nella tabella. Lo switch invia una copia del frame ai buffer di uscita di tutte le interfacce, eccetto l’interfaccia $x$ dalla quale il frame è arrivato. In altre parole, se non esiste una voce per l’indirizzo di destinazione, lo switch trasmette il frame in broadcast.
La tabella associa l’indirizzo DD-DD-DD-DD-DD-DD all’interfaccia $x$ . Il frame proviene dallo stesso segmento di rete nel quale si trova la scheda di destinazione. Non è quindi necessario inoltrarlo verso un’altra interfaccia e lo switch esegue il filtraggio scartando il frame.
La tabella associa l’indirizzo DD-DD-DD-DD-DD-DD a un’interfaccia $y$ , con $y \neq = x$ . Il frame deve essere inoltrato al segmento di LAN collegato all’interfaccia $y$ . Lo switch esegue quindi l’inoltro inserendo il frame nel buffer dell’interfaccia $y$ .

Autoapprendimento e aging delle tabelle

Uno switch può costruire automaticamente, dinamicamente e autonomamente la propria tabella, senza l’intervento di un operatore o di un protocollo di configurazione. Per questo motivo si afferma che gli switch sono dispositivi ad autoapprendimento. Il processo avviene nel modo seguente:

inizialmente la tabella di commutazione è vuota;
per ogni frame ricevuto, lo switch registra l’indirizzo MAC contenuto nel campo Indirizzo sorgente, l’interfaccia dalla quale il frame è arrivato e il momento dell’arrivo;
in questo modo lo switch individua il segmento LAN nel quale si trova il nodo trasmittente;
quando tutti i nodi della LAN hanno trasmesso almeno un frame, la tabella può contenere le relative associazioni.

Quando lo switch non riceve frame da un determinato indirizzo sorgente per un certo intervallo, chiamato aging time o tempo di invecchiamento, elimina la relativa voce dalla tabella. Se un computer viene sostituito con un altro dotato di una diversa scheda di rete, l’indirizzo MAC del computer precedente viene quindi rimosso automaticamente.

Gli switch sono dispositivi plug-and-play, perché non richiedono interventi da parte dell’amministratore di rete o dell’utente. È sufficiente collegare i segmenti di LAN alle interfacce dello switch, senza configurare manualmente le tabelle al momento dell’installazione o quando un host viene rimosso da un segmento.

Vantaggi delle LAN commutate

L’utilizzo degli switch presenta diversi vantaggi rispetto ai collegamenti broadcast, come i bus o le topologie a stella basate su hub.

Eliminazione delle collisioni: in una LAN composta da switch e priva di hub non si verifica uno spreco di banda dovuto alle collisioni. Gli switch inseriscono i frame nei buffer e non trasmettono più di un frame alla volta su ciascun segmento di LAN.
Collegamenti eterogenei: poiché lo switch isola un collegamento dagli altri, i vari collegamenti della LAN possono operare a velocità differenti e utilizzare mezzi trasmissivi diversi.
Gestione: oltre a fornire maggiore sicurezza, uno switch facilita la gestione della rete. Se una scheda di rete presenta un malfunzionamento e trasmette continuamente frame Ethernet, lo switch può individuare il problema e disconnettere internamente la scheda non funzionante.

Confronto tra switch e router

I router sono commutatori di pacchetti store-and-forward che inoltrano i pacchetti utilizzando indirizzi del livello di rete. Anche gli switch sono commutatori store-and-forward, ma si distinguono dai router perché inoltrano i frame utilizzando gli indirizzi MAC.

I router sono quindi commutatori di pacchetto di livello 3, mentre gli switch sono commutatori di pacchetto di livello 2. I moderni switch che operano secondo la modalità match-action possono tuttavia essere impiegati sia per inoltrare frame di livello 2 sulla base dell’indirizzo MAC di destinazione, sia per inoltrare datagrammi di livello 3 utilizzando l’indirizzo IP di destinazione.

Gli switch sono dispositivi plug-and-play e possono offrire capacità elevate di filtraggio e inoltro. Devono inoltre elaborare i pacchetti soltanto fino al livello 2, mentre i router devono elaborarli fino al livello 3.

Inoltre, gli switch non offrono protezione contro le tempeste di broadcast: se un host iniziasse a trasmettere un flusso ininterrotto di pacchetti broadcast, gli switch continuerebbero a inoltrarli, provocando il collasso della rete.

Gli indirizzi di rete utilizzati dai router sono spesso gerarchici, a differenza degli indirizzi MAC, descritti nel testo come lineari. Generalmente i pacchetti non percorrono cicli attraverso i router, anche quando la rete dispone di percorsi ridondanti. I cicli possono comunque verificarsi se le tabelle dei router sono configurate in modo errato. IP utilizza uno specifico campo dell’intestazione del datagramma per limitare la percorrenza di tali cicli.

Poiché i router non sono soggetti alle restrizioni imposte dalla topologia ad albero, Internet può utilizzare una topologia più ricca, comprendente, per esempio, collegamenti multipli tra Europa e Nord America. A differenza degli switch, i router proteggono dalle tempeste di broadcast di livello 2. Non sono però dispositivi plug-and-play: il loro indirizzo IP e quello degli host a essi collegati devono essere configurati.

Nelle reti composte al massimo da alcune centinaia di host e da pochi segmenti, gli switch sono generalmente sufficienti. Essi localizzano il traffico e incrementano il throughput aggregato senza richiedere la configurazione degli indirizzi IP.

Le reti più grandi, composte da migliaia di host, comprendono invece tipicamente sia switch sia router. I router forniscono un isolamento più efficace del traffico, evitano le tempeste di broadcast e utilizzano percorsi più funzionali tra gli host della rete.

Problemi delle LAN gerarchiche

Le LAN istituzionali moderne sono spesso configurate in modo gerarchico: ogni gruppo dispone di una propria LAN commutata, collegata alle LAN degli altri gruppi mediante una gerarchia di switch. Questa configurazione funziona bene in un ambiente ideale, ma presenta alcuni inconvenienti nelle reti reali.

Mancanza di isolamento del traffico: sebbene la gerarchia localizzi il traffico interno di un gruppo su un singolo switch, il traffico broadcast, come i frame che trasportano messaggi ARP e DHCP, deve comunque attraversare l’intera rete istituzionale. Le prestazioni della LAN migliorerebbero se il campo di diffusione del traffico broadcast potesse essere limitato. Tale limitazione è importante anche per ragioni di sicurezza e riservatezza.
Uso inefficiente degli switch: se l’istituzione fosse composta da 10 gruppi anziché da 3, sarebbero necessari 10 switch di primo livello, ossia gli switch che raccolgono i gruppi di host. Se ciascun gruppo comprendesse meno di 10 persone, un unico switch a 96 porte potrebbe essere sufficiente dal punto di vista della capacità, ma non fornirebbe isolamento del traffico.
Gestione degli utenti: se un dipendente si spostasse da un gruppo a un altro, sarebbe necessario modificare la posa della rete per collegarlo a un diverso switch della Figura 6.15. La presenza di dipendenti appartenenti contemporaneamente a più gruppi renderebbe il problema ancora più complesso.

VLAN basate sulle porte

Le difficoltà delle LAN gerarchiche possono essere superate utilizzando uno switch che supporti una VLAN - Virtual Local Area Network, realizzata su una singola infrastruttura fisica di rete locale.

Gli host appartenenti a una VLAN comunicano tra loro come se fossero tutti collegati allo stesso switch. In una VLAN basata sulle porte, il gestore di rete divide le porte dello switch in gruppi. Ciascun gruppo costituisce una VLAN e le sue porte formano un dominio broadcast separato.

La Figura 6.25 mostra uno switch dotato di 16 porte. Le porte dalla 2 alla 8 appartengono alla VLAN del dipartimento di Ingegneria elettronica, mentre le porte dalla 9 alla 15 appartengono alla VLAN del dipartimento di Informatica. Questa configurazione risolve i problemi precedentemente descritti:

i frame delle due VLAN sono isolati;
i due switch della Figura 6.15 vengono sostituiti da un singolo switch fisico;
se l’utente collegato alla porta 8 entra a far parte del dipartimento di Informatica, il gestore di rete può riconfigurare il software della VLAN e associare la porta 8 alla VLAN di Informatica, senza modificare fisicamente il cablaggio.

Comunicazione tra VLAN

L’isolamento completo delle VLAN introduce un nuovo problema: permettere la trasmissione del traffico dal dipartimento di Ingegneria elettronica a quello di Informatica.

Una possibile soluzione consiste nel collegare una porta dello switch VLAN, per esempio la porta 1 della Figura 6.25, a un router esterno e configurarla in modo che appartenga a entrambe le VLAN. Anche se i due dipartimenti condividono lo stesso switch fisico, dal punto di vista logico la configurazione appare come due switch separati collegati tramite un router.

Un datagramma IP diretto dal dipartimento di Ingegneria elettronica a quello di Informatica attraversa prima la VLAN di Ingegneria per raggiungere il router. Il router inoltra quindi il datagramma all’host di destinazione appartenente alla VLAN di Informatica.

I produttori di switch semplificano questa configurazione offrendo dispositivi che comprendono sia le funzioni di uno switch sia quelle di un router, evitando così la necessità di installare un router esterno separato..

Interconnessione di switch VLAN e trunking

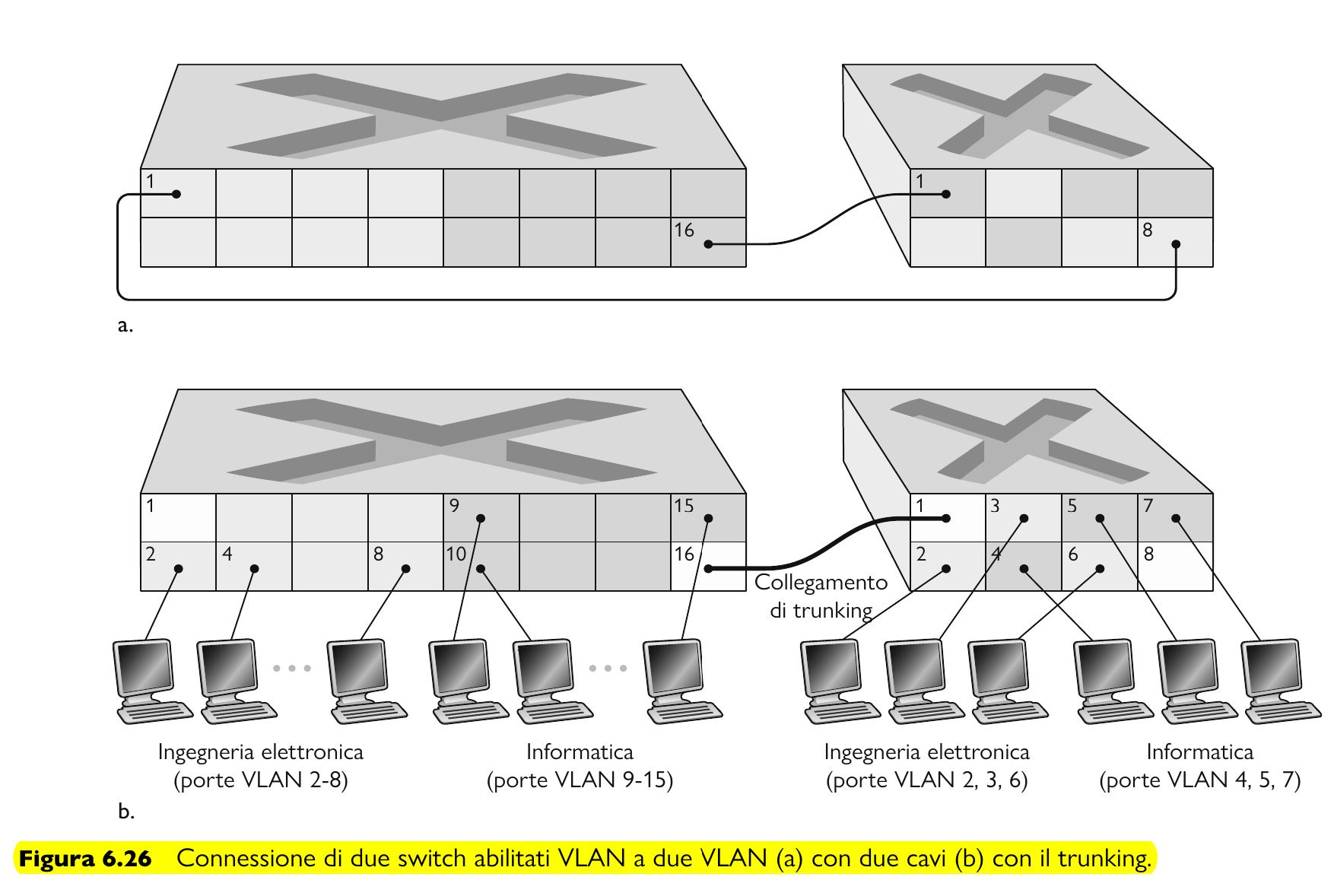

La Figura 6.26 mostra un secondo switch con 8 porte, ciascuna configurata come appartenente alla VLAN di Ingegneria elettronica oppure alla VLAN di Informatica.

Una soluzione semplice per collegare i due switch consiste nel configurare su ciascuno di essi una porta appartenente alla VLAN di Informatica e nel collegare direttamente le due porte, come mostrato nella Figura 6.26(a). Lo stesso procedimento dovrebbe essere ripetuto per ciascuna VLAN.

Questa soluzione non è scalabile: con $N$ VLAN sarebbero necessarie $N$ porte su ciascuno switch soltanto per realizzare l’interconnessione tra i due dispositivi.

Un approccio più scalabile è il VLAN trunking. Come mostrato nella Figura 6.26(b), su ogni switch viene configurata una porta speciale, detta porta di trunking, utilizzata per interconnettere gli switch VLAN. Una singola connessione di trunk può quindi trasportare frame appartenenti a VLAN differenti.

Il trunking introduce però la necessità di determinare a quale VLAN appartenga ciascun frame ricevuto sulla porta di trunk. A questo scopo IEEE ha definito nello standard 802.1Q un formato Ethernet esteso per i frame che attraversano un trunk VLAN.

Formato Ethernet IEEE 802.1Q

Il frame 802.1Q è costituito dal frame Ethernet standard, al quale viene aggiunta nell’intestazione un’etichetta VLAN, o VLAN tag, lunga quattro byte. L’etichetta trasporta l’identità della VLAN alla quale appartiene il frame.

L’etichetta VLAN viene aggiunta al frame dallo switch sul lato trasmittente del trunk. Sul lato ricevente, lo switch esamina l’etichetta per determinare la VLAN del frame e successivamente la rimuove.

L’etichetta VLAN comprende:

un campo TPID - Tag Protocol Identifier di due byte, con valore esadecimale fisso 81-00;
un campo Tag Control Information di due byte;
all’interno del Tag Control Information, un campo di identificazione della VLAN lungo 12 bit;
un campo di priorità lungo 3 bit, simile al campo TOS del datagramma IP.

Andrea Girlando

Explorer

Capitolo 6

Explorer

Introduzione al livello di collegamento

Servizi offerti dai protocolli del livello di collegamento

Dov’è implementato il livello di collegamento?

Framing

Codifica a tre livelli

Esempi di codifica a tre e cinque livelli

Criticità della codifica a tre livelli

Codifica 4B5B

Codifica 8B10B

Quantità di informazione trasportata da un simbolo

Limite teorico del bit rate

Tecniche di rilevazione e correzione degli errori

Controllo di parità

Checksum

Controllo a ridondanza ciclica

Distanza di Hamming e rilevazione degli errori

Distanza minima di un codice

Codici di Hamming

Accesso multiplo nei canali broadcast

Collegamenti punto a punto e broadcast

Collisioni e classificazione dei protocolli

Protocolli a suddivisione del canale

TDMA e FDMA

CDMA: accesso multiplo a divisione di codice

Protocolli ad accesso casuale

Slotted ALOHA

Efficienza di Slotted ALOHA

ALOHA puro

Efficienza di ALOHA puro

CSMA: rilevamento della portante

Ritardo di propagazione e collisioni in CSMA

CSMA/CD: rilevamento delle collisioni

Binary exponential backoff

Efficienza di CSMA/CD

Protocolli senza collisioni

Protocollo bit map

Binary Backward Counting

Taking Turns Protocol

Ethernet

Diffusione ed evoluzione di Ethernet

Struttura del frame Ethernet

Servizio senza connessione e non affidabile

Cavi

Connettore RJ-45

Standard e mezzi fisici Ethernet

Codifica e decodifica di Manchester

Gigabit Ethernet

Varianti del Gigabit Ethernet

Passaggio da 100 Mbit/s a 1 Gbit/s

Intervalli simbolici e velocità

PAM-5 e rappresentazione a quattro dimensioni

Utilizzo dei quattro doppini e full-duplex

Sincronizzazione del collegamento

Filtro DuoBinary

Trellis Coded Modulation

Decodifica mediante algoritmo di Viterbi

Switch, Hub, Bridge, router e VLAN

Funzionamento del bridge

Funzionamento degli switch

Autoapprendimento e aging delle tabelle

Vantaggi delle LAN commutate

Confronto tra switch e router

Problemi delle LAN gerarchiche

VLAN basate sulle porte

Comunicazione tra VLAN

Interconnessione di switch VLAN e trunking

Formato Ethernet IEEE 802.1Q

Graph View

Table of Contents

Backlinks
